NPN三極管概述
（一）NPN三極管定義
NPN型三極管，由三塊半導體構成，其中兩塊N型和一塊P型半導體組成，P型半導體在中間，兩塊N型半導體在兩側。三極管是電子電路中最重要的器件，它最主要的功能是電流放大和開關作用。
三極管最基本的作用是放大作用，它可以把微弱的電信號變成一定強度的信號，當然這種轉換仍然遵循能量守恒，它只是把電源的能量轉換成信號的能量。
三極管有一個重要參數就是電流放大系數β。當三極管的基極上加一個微小的電流時，在集電極上可以得到一個是注入電流β倍的電流，即集電極電流。集電極電流隨基極電流的變化而變化，并且基極電流很小的變化可以引起集電極電流很大的變化，這就是三極管的放大作用。
（二）NPN三極管的工作原理詳解

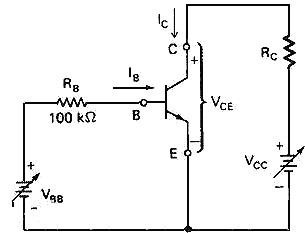

三極管是一種控制元件，主要用來控制電流的大小，以共發射極接法為例（信號從基極輸入，從集電極輸出，發射極接地），當基極電壓UB有一個微小的變化時，基極電流IB也會隨之有一小的變化，受基極電流IB的控制，集電極電流IC會有一個很大的變化，基極電流IB越大，集電極電流IC也越大，反之，基極電流越小，集電極電流也越小，即基極電流控制集電極電流的變化。但是集電極電流的變化比基極電流的變化大得多，這就是三極管的放大作用。IC 的變化量與IB變化量之比叫做三極管的放大倍數β（β=ΔIC/ΔIB, Δ表示變化量。），三極管的放大倍數β一般在幾十到幾百倍。
三極管在放大信號時，首先要進入導通狀態，即要先建立合適的靜態工作點，也叫 建立偏置 ，否則會放大失真。
（三）NPN三極管作用
電阻R1基極偏置用,電阻R2有限流作用,也是三極管集電極的負載電阻。發光二極管D指示作用,三極管T開關作用,電池E供電。
三極管可以看成是2個PN結。測試其好壞只要測其PN結是否正常就行。其方法是,用電阻檔測b,c極和b,e極的正反電阻,相差幾十倍以上就是正常的。
估算NPN型三極管的電流放大系數的簡單方法：

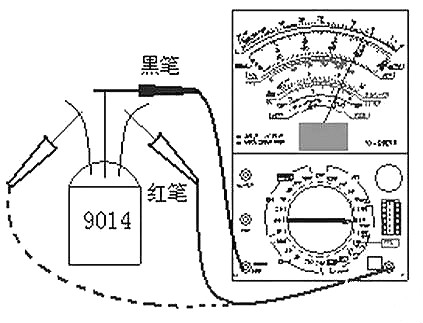

黑表筆接c極,紅表筆接e極,在c,b極間接一個50-200K的電阻,查看表針的擺動情況,擺動越大,β值越高。
NPN三極管管腳判別方法與步驟
一、第一步：判別管子的極性是npn型還是pnp型三極管，并確定基極b；
1.首先將三極管的三個管腳前后或者左右拉開一定距離，以便于測量；這樣可以避免表筆短路，如下圖所示；

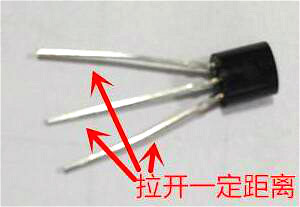

圖3 管腳拉開一點距離
2.將指針式萬用表的歐姆檔打到R×1k檔上，正反測量任意兩個管腳之間的電阻各一次，以阻值較小的那次為準，黑表筆所接就是p區，紅表筆所接觸的就是n區，做好標記，繼續測下一組，同樣做好記號，如果四次（任意兩個腳各兩次）測量的有一個共同的p或n區，那么就可以判斷是npn或pnp型三極管了，也即有一個相同的p區，則為npn型，有一個相同的n區，則為pnp型，這個相同的區所接的就是基極。還有一種情況就是兩個管腳之間的正、反電阻差不多，那么這兩個腳就是發射區和集電區；
以上測量一般情況下需要進行六次（3個腳，兩個腳正反測量一次，根據排列組合，能夠測量六次），這樣做順便把三極管的好壞也可一并完成。但有時候分別測量任意兩個管腳兩次，正好測量的都是小阻值，這種情況下兩次就可以判別極性。如圖四、五。需要指出的是手指不能觸碰管腳！
這種測量依據是根據上面所提到的圖二，其發射結、集電結都是屬于pn結，具備pn結的基本特性：正向電阻小、反向電阻大；

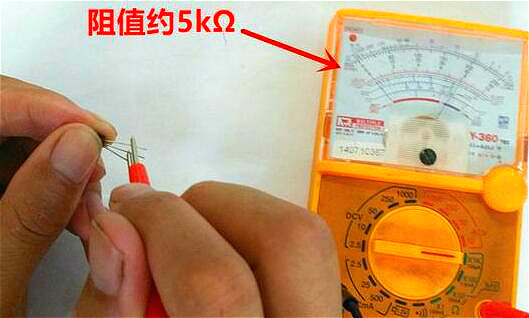

圖4 測量任意兩個腳的阻值

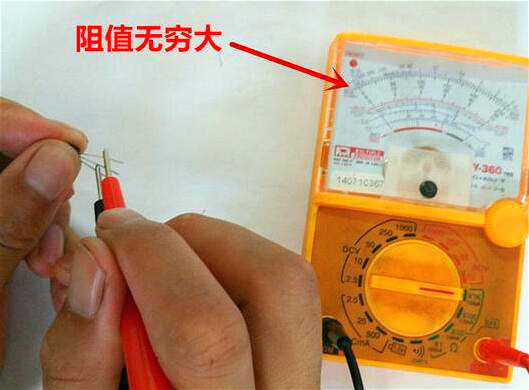

圖5 測量任意兩個腳的阻值
3.確定了管子的極性以后，也就確定了基極，下一步的任務就是確定發射極和集電極；這時候就用到了上面提到的結構當中的第一句話。
二、第二步 判別發射極和集電極
比如被測三極管是npn三極管

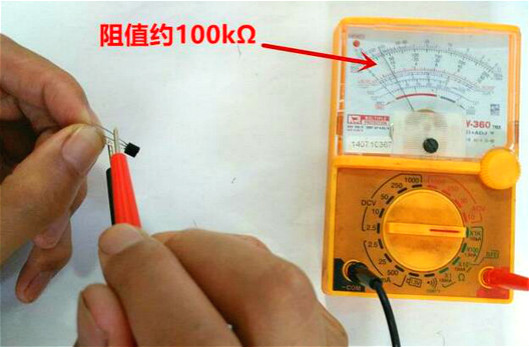

1.用拇指和食指捏住基極和某一個腳（假定該腳為集電極），注意基極和該電極不能直接接觸，而是通過手指連接，此時的手指相當于一個較大的偏置電阻，黑表筆接假定的集電極（此時假定的集電極和基極相當于并聯在一起，都是接正極），紅表筆接假定的發射極，記錄顯示值R1；

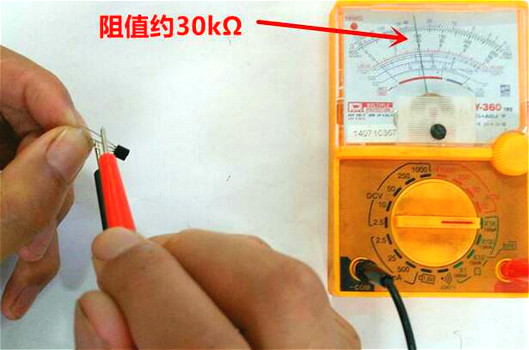

圖6 測量c、e之間的阻值
2.然后用拇指和食指捏住基極和另一個腳（假定該腳為集電極），方法同上，記錄顯示值R2
圖7 測量c、e之間的阻值
3.比較兩次測量結果，若R1大于R2，那么第二次測量的假定結果是正確的反之，第一次測量的是正確的；
測量pnp三極管的方法同上，不同的是基極應該接負極（紅筆）。

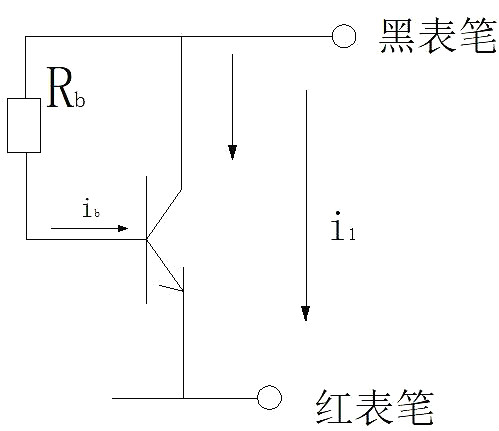

第二步測量原理圖如下：圖八所示Rb相當于手指，它就是一個偏置電阻，三極管接法正確時，基極施加了偏流，這時的集電極電流I1較大，相當于萬用表阻值較小，它所對應的正好是上圖六；
圖8 測量原理圖

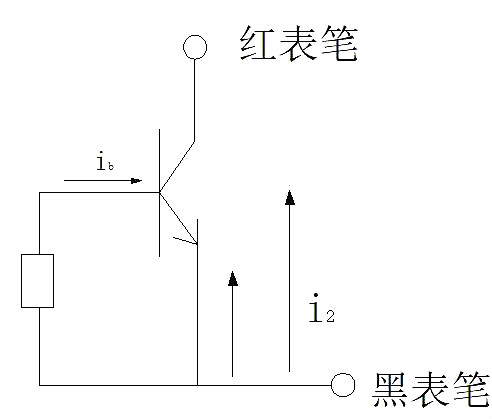

圖九情況下，三極管也能導通，但是因為將集電區當成了發射區，其摻雜較輕，因此通過的電流I2較小，對應的阻值較大。
5
圖九 測量原理圖
需要指出的是一些鍺管的正反向電阻較小，可以將檔位降低到R×100，這樣區別更明。
