  • mos恒流電路-mos恒流電路在電源中的應用和LED恒流驅動電路圖
    • 發布時間:2019-08-28 12:01:53
    • 來源:
    • 閱讀次數:
    mos恒流電路
    mos恒流電路,由信號源和電壓控制電流源(VCCS)兩部分組成。正弦信號源采用直接數字頻率合成(DDS)技術,即以一定頻率連續從EPROM中讀取正弦采樣數據,經D/A轉換并濾波后產生EIT所需的正弦信號。本系統采用DDS集成芯片AD9830,其內部有兩個12位相位寄存器和兩個32位頻率寄存器。在單片機的控制下對相應的寄存器置數就可以方便得到2MHz以下的任意頻率和相位的輸出,其中頻率精度為1/ 2 32,相位分辨率為2π/2 12,輸出幅度也可以在一定的范圍內調節,因此能滿足系統多頻激勵(10kHz~1MHz)的要求。
    mos恒流電路基本概念
    mos恒流電路(電流反射鏡電路)
    恒流源是輸出電流保持恒定的電流源,而理想的恒流源應該具有以下特點:
    a)不因負載(輸出電壓)變化而改變;
    b)不因環境溫度變化而改變;
    c)內阻為無限大(以使其電流可以全部流出到外面);
    能夠提供恒定電流的電路即為恒流源電路,又稱為電流反射鏡電路。
    mos恒流電路在電源中的應用
    由于市場需求,電源模塊越來越追求寬電壓輸入,寬電壓輸入就會導致供電電流隨輸入電壓變化而變化,為了高電壓和低電壓輸入的情況下,都能獲得恒定的供電電流,在輸入端加一個恒流電路,以獲得性能的一致性。
    理想的恒流源
    理想的恒流源是電流不隨輸入電壓的變化而變化,不受環境溫度的影響,內阻無窮大。但是,實際中的恒流電路跟理想的還是存在差距,所以要根據實際應用選取合適的恒流源電路。
    幾種簡單的恒流源介紹
    由兩個三極管組成的恒流源電路,如電路圖1
    mos恒流電路
    由兩個同型號的三極管,根據三極管Vbe電壓相對穩定,以及三極管的基極電流相對集電極電流較小的特點,組成一個電流相對恒定的恒流源,電流Io=Vbe/R1;這個恒流源沒有用到特殊器件,兩個三極管和兩個電阻組成,成本低,電流Io可調;缺點是Vbe的大小會隨電流及溫度的變化而變化,電流大Vbe大,溫度低Vbe大,所以不適合用在精度要求高的地方。
    由穩壓管組成的恒流源電路,如電路圖2
    mos恒流電路
    此恒流電路主要是運用了穩壓二極管上的電壓較穩定特性,以及三極管Vbe的穩定性,組成的恒流電路,Io=(Vd-Vbe)/R3;此電路優點是成本低,電流可調,缺點是溫度特性差,穩流精度不高,適用于對精度要求不高的場合。
    由TL431組成的恒流源,如電路圖3
    mos恒流電路
    TL431提供一個基準電壓Vref,組成一個恒流源,電流Io=Vref/R2。
    由三端穩壓器組成的恒流源,如電路圖4
    mos恒流電路
    三端穩壓器提供一個恒定電壓Vout,組成一個恒流源,Io=Vout/R1。
    以上都是一些比較常見的簡單的恒流源,而且有一個共性,穩壓精度都不高,電流Io也不大。除了以上列舉的幾個,還有其他類似的恒流源,但萬變不離其宗,都是以一個恒壓源為基準組成,在此就不一 一列舉。
    在應用過程中,如果需要高精度、大電流的恒流源,可以使用一個運放,組成一個高精度、大電流的恒流源,如電路圖5
    mos恒流電路
    使用運放組成的恒流源,Io=Vref/R1。
    恒流源在寬電壓輸入模塊中的應用
    在模塊電源中,小功率電源的短路保護一般不外接短路保護電路,這種模塊的特點是功率小,體積小,成本低;適合當前競爭激烈的市場;然而它們本身存在一個致命的特點,短路保護功能和啟動能力存在矛盾,啟動能力強,短路保護就會變差;短路保護變強,啟動能力就會變弱。特別是在需要超寬電壓范圍輸入的情況下,啟動能力跟短路能力更不好兼容。
    舉個例子,E4805UHBD-15W,18~72VDC輸入,15W輸出的模塊電源,如果是用電阻加電容組成RC啟動電路如圖6,電流會隨輸入電壓的變化,低壓和高壓短路時,打嗝周期會相差很大,短路功率高壓輸入時會較大;調好低壓啟動能力和短路保護后,高壓短路保護就會變差,啟動能力超強,反過來調好高壓啟動和短路能力,低壓的短路保護能力很好,但是,啟動能力很差,會出現啟動不良現象。
    mos恒流電路

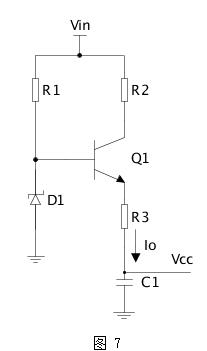

    為了解決以上矛盾,把啟動電路改為用一個恒定電流的電路替代,如圖7,輸入電流基本不會隨輸入電壓的變化而變化,兩種啟動電路,低壓提供相同的啟動電流,高壓短路時,第二種啟動電路的短路功耗會小很多,低壓和高壓的短路周期也會較接近。
    mos恒流電路

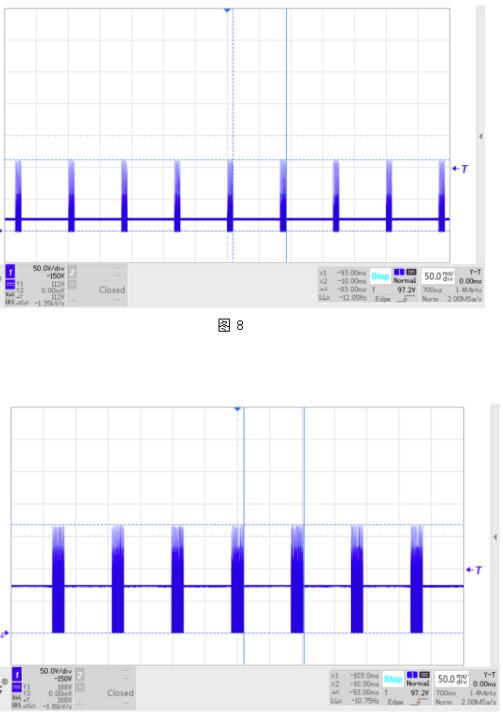

    如圖8、9所示,是采用了恒流電路,測試的短路波形圖,用恒流電路替代電阻啟動解決了啟動和短路的矛盾。
    mos恒流電路
    簡單高效的LED恒流驅動電路圖

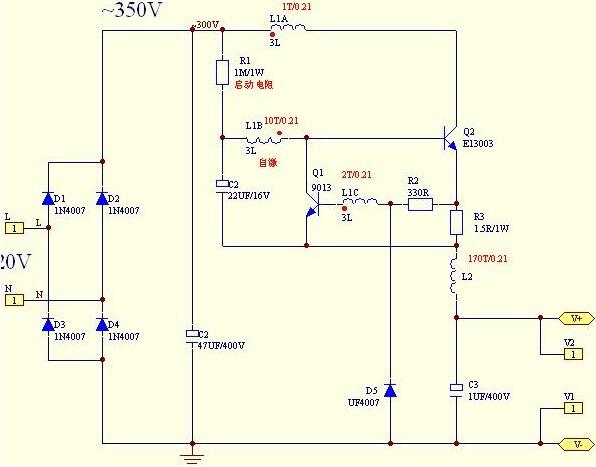

    基于LED發光特性,本文提出了一種寬電壓輸入、高效率、高調光比LED 恒流驅動電路。該電路具有結構簡單、動態響應快、不需要補償電路等優點。通過外部引腳,可以方便的進行LED開關、模擬調光和PWM調光。
    mos恒流電路
