  • MOS管-怎么用數字萬用表測MOS好壞方法
    • 發布時間:2019-09-13 20:39:16
    • 來源:
    • 閱讀次數:
    數字萬用表測mos好壞
    什么是MOS
    mos管是金屬—氧化物-半導體場效應晶體管,或者稱是金屬—絕緣體—半導體。MOS管的source和drain是可以對調的,他們都是在P型backgate中形成的N型區。在多數情況下,這個兩個區是一樣的,即使兩端對調也不會影響器件的性能。這樣的器件被認為是對稱的。
    數字萬用表測MOS好壞
    數字萬用表測MOS好壞
    雙極型晶體管把輸入端電流的微小變化放大后,在輸出端輸出一個大的電流變化。雙極型晶體管的增益就定義為輸出輸入電流之比(beta)。另一種晶體管,叫做場效應管(FET),把輸入電壓的變化轉化為輸出電流的變化。FET的增益等于它的transconductance,定義為輸出電流的變化和輸入電壓變化之比。市面上常有的一般為N溝道和P溝道,以下為N溝道和P溝道符號。
    數字萬用表測MOS好壞

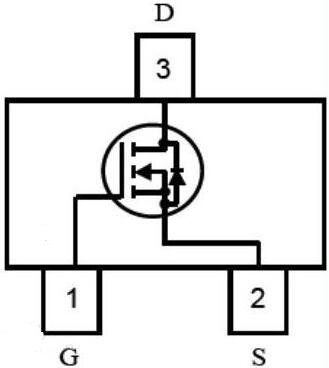

    N溝道mos管符號
    數字萬用表測MOS好壞
    數字萬用表測MOS好壞

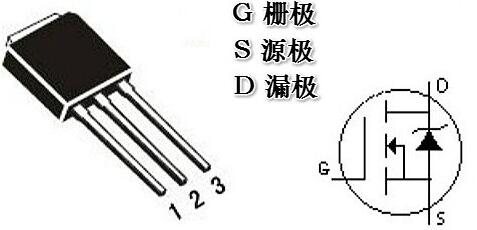

    P溝道mos管符號
    數字萬用表測MOS好壞
    如何快速判斷其好壞及引腳功能
    1)用10K檔,內有15伏電池。可提供導通電壓。
    2)因為柵極等效于電容,與任何腳不通,不論N管或P管都很容易找出柵極來,否則是壞管。
    3)利用表筆對柵源間正向或反向充電,可使漏源通或斷,且由于柵極上電荷能保持,上述兩步可分先后,不必同步,方便。但要放電時需短路管腳或反充。
    4)大都源漏間有反并二極管,應注意,及幫助判斷。
    5)大都封莊為字面對自已時,左柵中漏右源。以上前三點必需掌握,后兩點靈活運用,很快就能判管腳,分好壞。如果對新拿到的不明MOS管,可以通過測定來判斷腳極,只有準確判定腳的排列,才能正確使用。
    管腳測定方法
    ①柵極G的測定:用萬用表R&TImes;100檔,測任意兩腳之間正反向電阻,若其中某次測得電阻為數百Ω),該兩腳是D、S,第三腳為G。
    ②漏極D、源極S及類型判定:用萬用表R&TImes;10kΩ檔測D、S問正反向電阻,正向電阻約為0.2&TImes;10kΩ,反向電阻(5一∞)X100kΩ。在測反向電阻時,紅表筆不動,黑表筆脫離引腳后,與G碰一下,然后回去再接原引腳,出現兩種情況:
    a.若讀數由原來較大值變為0(0&TImes;10kΩ),則紅表筆所接為S,黑表筆為D。用黑表筆接觸G有效,使MOS管D、S間正反向電阻值均為0Ω,還可證明該管為N溝道。
    b.若讀數仍為較大值,黑表筆不動,改用紅表筆接觸G,碰一下之后立即回到原腳,此時若讀數為0Ω,則黑表筆接的是S極、紅表筆為D極,用紅表筆接觸G極有效,該MOS管為P溝道。
    數字萬用表測MOS好壞
    數字萬用表測MOS好壞
    用數字萬用表測MOS好壞方法

    紅左,黑中、右 無窮大
    黑左, 紅中、右 無窮大
    紅中,黑右 無窮大;
    黑中紅右顯示530(左右)。
    其實場效應管三極管很好判斷:有字面朝上從左到右依次為:G、D、S,有些管相反:S、D、G。我修顯示器、主板、電源都是從上面的方法測絕對沒問題。你不信隨便拆塊板看一看,場效應管在電路圖板的布局及應VMOS大功率場效應晶體管的檢測

    1、判別各電極與管型
    用萬用表R×100檔,測量場效應晶體管任意兩引腳之間的正、反向電阻值。其中一次測量中兩引腳的電阻值為數百歐姆,這時兩表筆所接的引腳為源極S和漏極D,而另一引腳為柵極G。再用萬用表R×10k檔測量兩引腳(漏極D與源極S)之間的正、反向電阻值。正常時,正向電阻值為2kΩ左右,反向電阻值大于500kΩ。在測量反向電阻值時,紅表筆所接引腳不動,黑表筆脫離所接引腳后,先與柵極G觸碰一下,然后再去接原引腳,觀察萬用表讀數的變化情況。若萬用表讀數由原來較大阻值變為0,則此紅表筆所接的即是源極S,黑表筆所接為漏極D。用黑表筆觸發柵極G有效,說明該管為N溝道場效應管。若萬用表讀數仍為較大值,則黑表筆接回原引腳不變,改用紅表筆去觸碰柵極G后再接回原引腳,若此時萬用表讀數由原來阻值較大變為0,則此時黑表筆接的為源極S,紅表筆接的是漏極D。用表紅筆觸發柵極G有效,說明該管為P溝道場效應晶體管。
    2.判別其好壞
    用萬用表R×1k檔或R×10k檔,測量場效應管任意兩腳之間的正、反向電阻值。正常時,除漏極與源極的正向電阻值較小外,其余各引腳之間(G與D、G與S)的正、反向電阻值均應為無窮大。若測得某兩極之間的電阻值接近0Ω,則說明該管已擊穿損壞。另外,還可以用觸發柵極(P溝道場效應晶體管用紅表筆觸發,N溝道場效應管用黑表筆觸發)的方法來判斷場應管是否損壞。若觸發有效(觸發柵極G后,D、S極之間的正、反向電阻均變為0),則可確定該管性能良好。

    1 、用10K檔,內有15伏電池.可提供導通電壓.
    2 、因為柵極等效于電容,與任何腳不通,不論N管或P管都很容易找出柵極來,否則是壞管.
    3 、利用表筆對柵源間正向或反向充電,可使漏源通或斷,且由于柵極上電荷能保持,上述兩步可分先后,不必同步,方便.但要放電時需短路管腳或反充.
    4 、大都源漏間有反并二極管,應注意,及幫助判斷.
    5、 大都封莊為字面對自已時,左柵中漏右源.
    烜芯微專業制造二三極管,MOS管,20年,工廠直銷省20%,1500家電路電器生產企業選用,專業的工程師幫您穩定好每一批產品,如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
