什么是TVS二極管(ESD保護二極管)
TVS二極管(ESD保護二極管)是一種齊納二極管。它是一個二極管，主要用于靜電(ESD)對策。它保護集成電路和其他集成電路，防止USB線等進入的高壓ESD。TVS二極管吸收來自接口，外部端子等的異常電壓，防止電路故障并保護設備。它們適用于吸收和抑制靜電或短脈沖電壓。

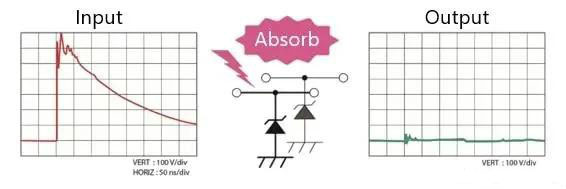

圖1(a)TVS二極管的使用示例
通過使用TVS二極管(ESD保護二極管)，它可以吸收侵入性ESD，防止電路故障，保護IC等設備!

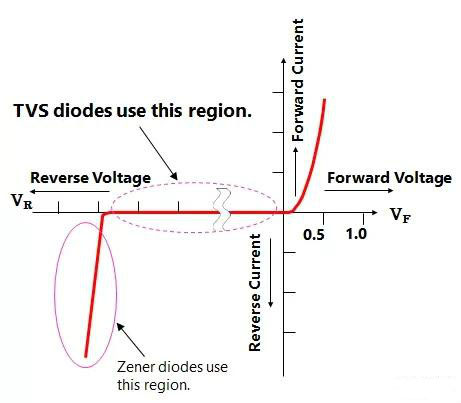

圖1(b)TVS二極管的電氣特性
TVS二極管應用
如圖2(a)所示，TVS二極管(ESD保護二極管)在短時間內吸收非常高的過電壓，并進行工作，以免向其他半導體器件施加過大的電壓。另一方面，如圖2(b)所示，齊納二極管將輸入電壓鉗位為恒定電壓，并將鉗位電壓提供給其他半導體器件。
因此，TVS二極管吸收浪涌電壓以保護其他半導體器件，而齊納二極管為其他半導體器件提供恒定電壓。

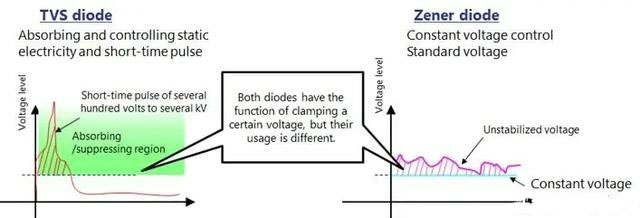

圖2(a)TVS二極管的用法 圖2(b)穩壓二極管的使用
TVS二極管通常在反向阻斷狀態下使用。(實際上沒有電流流動，僅施加了電壓。)
僅當將超過一定電壓(鉗位電壓)的電壓施加到TVS二極管時，才發生擊穿(鉗位)。

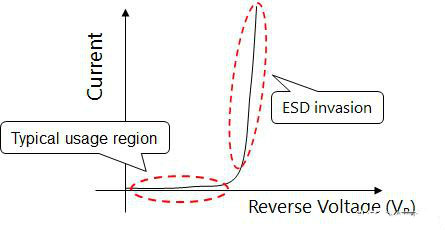

圖3(a)TVS二極管的使用區域
齊納二極管應用
通常在擊穿狀態下使用的齊納二極管。假設擊穿(齊納)電流始終在正常狀態下流動。

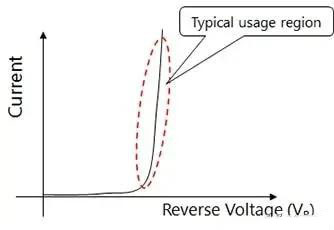

圖3(b)齊納二極管的使用區域
