    三極管與場效應管測量
    將萬用表撥至R×100檔,紅表筆任意接一個腳管,黑表筆則接另一個腳管,使第三腳懸空。若發現表針有輕微擺動,就證明第三腳為柵極。欲獲得更明顯的觀察效果,還可利用人體靠近或者用手指觸摸懸空腳,只要看到表針作大幅度偏轉,即說明懸空腳是柵極,其余二腳分別是源極和漏極。
    判斷理由:JFET的輸入電阻大于100MΩ,并且跨導很高,當柵極開路時空間電磁場很容易在柵極上感應出電壓信號,使管子趨于截止,或趨于導通。若將人體感應電壓直接加在柵極上,由于輸入干擾信號較強,上述現象會更加明顯。如表針向左側大幅度偏轉,就意味著管子趨于截止,漏-源極間電阻RDS增大,漏-源極間電流減小IDS。反之,表針向右側大幅度偏轉,說明管子趨向導通,RDS↓,IDS↑。但表針究竟向哪個方向偏轉,應視感應電壓的極性(正向電壓或反向電壓)及管子的工作點而定。
    二、晶體管的測量
    1.找出基極,并判定管型(NPN或PNP)
    對于PNP型三極管,C、E極分別為其內部兩個PN結的正極,B極為它們共同的負極,而對于NPN型三極管而言,則正好相反:C、E極分別為兩個PN結的負極,而B極則為它們共用的正極,根據PN結正向電阻小反向電阻大的特性就可以很方便的判斷基極和管子的類型。具體方法如下:
    將萬用表撥在R×100或R×1K檔上。紅筆接觸某一管腳,用黑表筆分別接另外兩個管腳,這樣就可得到三組(每組兩次)的讀數,當其中一組二次測量都是幾百歐的低阻值時,若公共管腳是紅表筆,所接觸的是基極,且三極管的管型為PNP型;若公共管腳是黑表筆,所接觸的是也是基極,且三極管的管型為NPN型。
    2.判別發射極和集電極
    由于三極管在制作時,兩個P區或兩個N區的摻雜濃度不同,如果發射極、集電極使用正確,三極管具有很強的放大能力,反之,如果發射極、集電極互換使用,則放大能力非常弱,由此即可把管子的發射極、集電極區別開來。
    在判別出管型和基極b后,可用下列方法來判別集電極和發射極。
    將萬用表撥在R×1K檔上。用手將基極與另一管腳捏在一起(注意不要讓電極直接相碰),為使測量現象明顯,可將手指濕潤一下,將紅表筆接在與基極捏在一起的管腳上,黑表筆接另一管腳,注意觀察萬用表指針向右擺動的幅度。然后將兩個管腳對調,重復上述測量步驟。比較兩次測量中表針向右擺動的幅度,找出擺動幅度大的一次。對PNP型三極管,則將黑表筆接在與基極捏在一起的管腳上,重復上述實驗,找出表針擺動幅度大的一次,對于NPN型,黑表筆接的是集電極,紅表筆接的是發射極。對于PNP型,紅表筆接的是集電極,黑表筆接的是發射極。
    這種判別電極方法的原理是,利用萬用表內部的電池,給三極管的集電極、發射極加上電壓,使其具有放大能力。有手捏其基極、集電極時,就等于通過手的電阻給三極管加一正向偏流,使其導通,此時表針向右擺動幅度就反映出其放大能力的大小,因此可正確判別出發射極、集電極來。
    下面是三極管的架構以及在電路圖中的各種標識方法
    用萬用表檢測三極管
    按圖12所示.可檢查三極管的Iceo。一般鍺中、小功率管實測阻值應在10~20kΩ以上,硅管應在100kΩ以上. 實際上絕大多數管子均看不出表針擺動,即示值為無窮大.若實測阻值太小,表明Iceo很大,這種管子不能使用;若阻值近于零,說明管子C、E已擊穿。用同樣方法可檢查Icbo.只需將表筆改接B、C極.并注意測其反向電阻即可。
    在測IcEo基礎上,再接一個lOkΩ(硅管)或20kΩ(鍺管)電阻,如圖12中虛線所示.便可檢查管子放大系數Hfe。接上電阻后表針示值變小越多,說明管子hFE越大;若阻值不變或改變很小。說明管子損壞或放大能力很差。實測中也可用手(需較濕)捏牢B、C極來代替電阻.這是利用人體電阻的一種方法?,F在許多萬用表均設有三極管測試擋(孔),可直接粗略測出管子hFE及判斷出B、E、c極.實踐中應盡量采用這種測試方法.
    3.結型場效應管粗略檢測
    用萬用表R*100檔,實測3DJ6等型管G極對另兩電極的正向電阻應為4-10K,反向電阻應為無窮大;實測D、S極間電阻“正反”測均應為數K。若實測值不符要求,說明管子已壞或性能差。
    將萬用表打到二極管檔(蜂鳴檔)對三極管測量時,首先我們要確定哪只腳是b極。用紅表筆接觸其中任意一只腳不動,黑表筆去接觸另外兩只腳,如果能夠測得兩組相近且小于1的數字,說明此時紅筆接觸的就是b極。如果測得兩組數字不相近,那說明此時紅筆接觸的不是b極應把紅筆換一只腳,黑筆去測另外兩只腳,直到找到b極為止。如果我們知道了哪只腳是b極,怎樣去判斷另外兩只腳哪個是c極和e極呢?如下圖:
    圖中紅筆為b極。黑筆在另外兩腳分別測得兩組相近的數據,其中有一組數據會稍微大一點,此腳即為e極,小的那腳則為c極。并且我們知道此管為NPN型三極管,因為紅筆在b 極!而對于PNP型三極管的測量方法也一樣,只不過是黑表筆在b極,紅筆接觸另外兩腳能測得兩組相近的數據,如下圖:
    下面是對場效應管的測量方法。
    場效應管英文縮寫為FET,可分為結型場效應管(JFET)和絕緣柵型場效應管(MOSFET),我們平常簡稱為MOS管,而MOS管又可分為增強型和耗盡型而我們平常主板中常見使用的也就是增強型的MOS管。
    下圖為MOS管的標識:

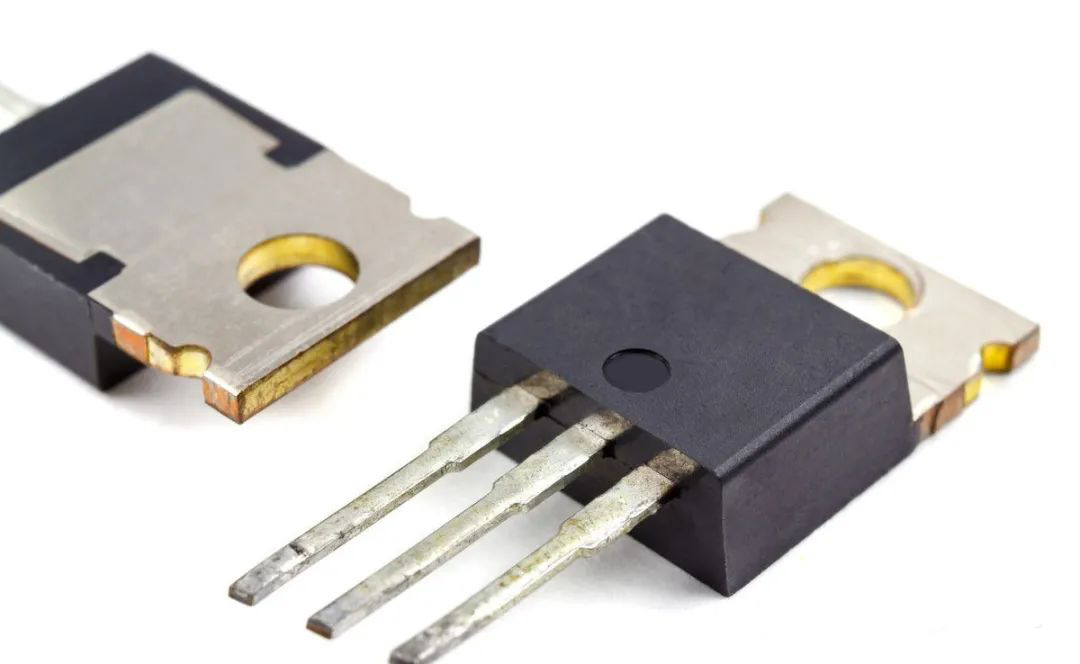

    我們主板中常用的MOS管中GDS三個引腳是固定的,不管是N溝道還是P溝道都一樣,把芯片放正從左到右分別為G極D極S極! 如下圖:
    測量順序為:
    1.用二極管檔對MOS管的測量,首先要短接三只引腳對管子進行放電,然后用紅表筆接S極,黑表筆接D極。如果測得有500多的數值,說明此管為N溝道。
    2.黑筆不動,用紅筆去接觸G極測得數值為1。
    3.紅筆移回到S極,此時管子應該為導通。
    4.然后紅筆測D極,而黑筆測S極,應該測得數值為1。(這一步時要注意。因為之前測量時給了G極2.5V萬用表的電壓,所以DS之間還是導通的。不過大概10幾秒后才恢復正常,建議進行這一步時先短接三個引腳給管子放電)。
    5.然后紅筆不動,黑筆去測G極,數值應該為1。
    到此我們可以判定此N溝道場管為正常,有的人說后面兩步可以省略不測,不過我習慣性把五個步驟全用上,個人習慣問題?。?!當然,對然P溝道的測量步驟也一樣,只不過第一步為黑表筆測S極,紅表筆測D極,可以測得500多的數值。
    我對結型的理解是測量時D極和S極之間是導通的,如果紅表筆接G極,黑表筆分別去接觸DS極應該可以測得兩組相近的數值,此管為N溝道。如果黑表筆接G極,紅表筆分別去接觸DS極應該可以測得兩組相近的數值,此管為P溝道。
    三極管與場效應管
