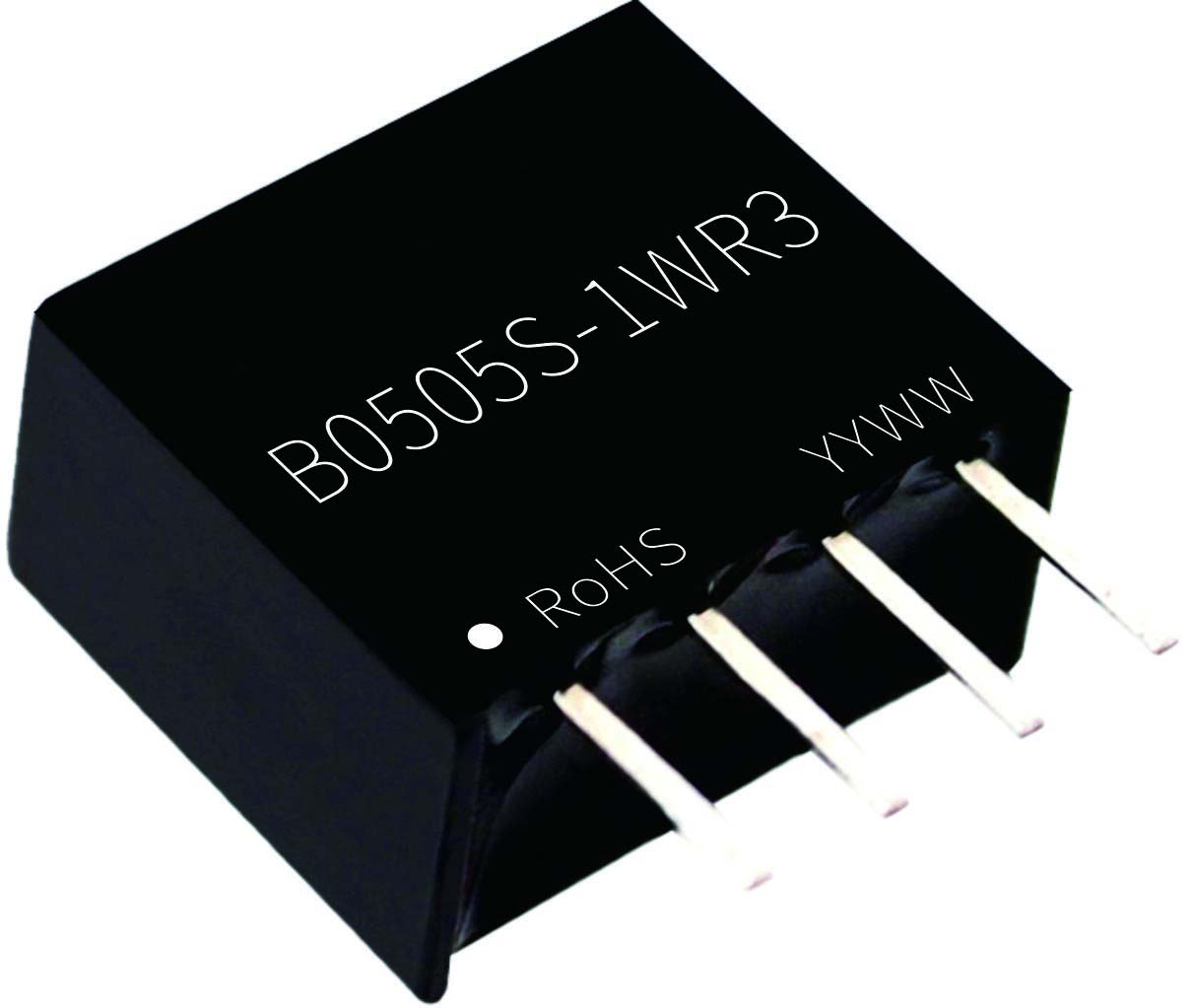

在工業控制設備中，有時候要求兩個系統之間的電源地線隔離，如隔離地線噪聲、隔離高共模電壓等，采用帶變壓器的直流變換器，將兩個電源之間隔開，使他們相互獨立，從而實現以上目的！每個隔離電源模塊單獨供電，防止一個模塊因受高壓放電或其他原因?qū)е聯p壞后殃及其他模塊。這樣做的目的可以保證每個模塊獨立工作，不受干擾。
一、隔離
1、安全隔離：強電弱電隔離IGBT隔離驅動\浪涌隔離保護\雷電隔離保護（如人體接觸的醫療電子設備的隔離保護）；
2、噪聲隔離：（模擬電路與數字電路隔離、強弱信號隔離）；
3、接地環路消除：遠程信號傳輸\分布式電源供電系統。
二、保護
短路保護、過壓保護、欠壓保護、過流保護、其它保護。
三、電壓變換
四、穩壓交流
市電供電\遠程直流供電\分布式電源供電系統\電池供電。
五、降噪
有源濾波。
而隔離器是一種采用線性光耦隔離原理，將輸入信號進行轉換輸出。輸入，輸出和工作電源三者相互隔離，特別適合與需要電隔離的設備儀表配用。隔離器又名信號隔離器，是工業控制系統中重要組成部分。主要是用來減弱沖擊和振動傳輸?shù)摹?/div>
隔離電源模塊使用環境
1、凈化電源
原來的配電系統中裝置有一些機械設備、高頻設備、火花機等一類的負載，這些負載往往對電源進行一些調制干擾。一些對電源質量要求比較高的設備(如精密儀器等)就要求使用隔離電源的辦法。
2、安全電源
發電廠送出來的三相電源中的中性點是接在地上的，低壓側的零線實際上也是接地的，這樣，如果人體接觸火線和地面，就等于和配電系統成了回路很危險，為了安全在一些特定場合就用到隔離電源。返回搜狐，查看更多
RS232、RS485/422、CAN-bus等隔離通訊接口
4醫學、手持、便攜儀表、運算放大器電源
大功率IGBT驅動
純數字電路、模擬前端隔離電路
一般低頻模擬電路
自控裝置
