一般情況下普遍用于高端驅動的 MOS，導通時需要是柵極電壓大于源極電壓，而高端驅動的 MOS 管導通時源極電壓與漏極電壓(VCC)相同，所以這時柵極電壓要比 VCC 大 4V 或 10V。如果在同一個系統里，要得到比 VCC 大的電壓，就要專門的升壓電路了。很多馬達驅動器都集成了電荷泵，要注意的是應該選擇合適的外接電容，以得到足夠的短路電流去驅動 MOS 管。
MOS 管是電壓驅動，按理說只要柵極電壓到到開啟電壓就能導通 DS，柵極串多大電阻均能導通。但如果要求開關頻率較高時，柵對地或 VCC 可以看做是一個電容，對于一個電容來說，串的電阻越大，柵極達到導通電壓時間越長，MOS 處于半導通狀態時間也越長，在半導通狀態內阻較大，發熱也會增大，極易損壞 MOS，所以高頻時柵極柵極串的電阻不但要小，一般要加前置驅動電路的。
下面我們先來了解一下
MOS 管開關的基礎知識
No.1
MOS 管種類和結構

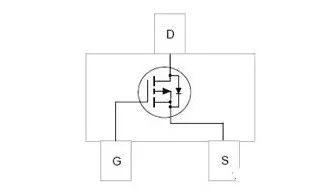

MOSFET 管是 FET 的一種(另一種是 JFET)，可以被制造成增強型或耗盡型，P 溝道或 N 溝道共 4 種類型，但實際應用的只有增強型的 N 溝道 MOS 管和增強型的 P 溝道 MOS 管，所以通常提到 NMOS，或者 PMOS 指的就是這兩種。
對于這兩種增強型 MOS 管，比較常用的是 NMOS —— 原因是導通電阻小，且容易制造，所以開關電源和馬達驅動的應用中，一般都用 NMOS。
MOS 管的三個管腳之間有寄生電容存在，這不是我們需要的，而是由于制造工藝限制產生的。寄生電容的存在使得在設計或選擇驅動電路的時候要麻煩一些，但沒有辦法避免，后邊再詳細介紹。
在 MOS 管的漏極和源極之間有一個寄生二極管，這個叫體二極管，在驅動感性負載(如馬達)，這個二極管很重要。順便說一句，體二極管只在單個的 MOS 管中存在，在集成電路芯片內部通常是沒有的。
No.2
MOS 管導通特性
導通的意思是作為開關，相當于開關閉合。
NMOS 的特性，Vgs 大于一定的值就會導通，適合用于源極接地時的情況(低端驅動)，只要柵極電壓達到 4V 或 10V 就可以了。PMOS 的特性，Vgs 小于一定的值就會導通，適合用于源極接 VCC 時的情況(高端驅動)。
但是，雖然 PMOS 可以很方便地用作高端驅動，但由于導通電阻大，價格貴，替換種類少等原因，在高端驅動中，通常還是使用 NMOS。
No.3
MOS 開關管損失
不管是 NMOS 還是 PMOS，導通后都有導通電阻存在，這樣電流就會在這個電阻上消耗能量，這部分消耗的能量叫做導通損耗。選擇導通電阻小的 MOS 管會減小導通損耗。現在的小功率 MOS 管導通電阻一般在幾十毫歐左右，幾毫歐的也有。
MOS 在導通和截止的時候，一定不是在瞬間完成的。MOS 兩端的電壓有一個下降的過程，流過的電流有一個上升的過程，在這段時間內，MOS 管的損失是電壓和電流的乘積，叫做開關損失。通常開關損失比導通損失大得多，而且開關頻率越快，損失也越大。
導通瞬間電壓和電流的乘積很大，造成的損失也就很大。縮短開關時間，可以減小每次導通時的損失；降低開關頻率，可以減小單位時間內的開關次數。這兩種辦法都可以減小開關損失。
No.4
MOS 管驅動
跟雙極性晶體管相比，一般認為使 MOS 管導通不需要電流，只要 GS 電壓高于一定的值，就可以了。這個很容易做到，但是，我們還需要速度。
在 MOS 管的結構中可以看到，在 GS 和 GD 之間存在寄生電容，而 MOS 管的驅動，實際上就是對電容的充放電。對電容的充電需要一個電流，因?yàn)閷?duì)電容充電瞬間可以把電容看成短路，所以瞬間電流會比較大。選擇 / 設計 MOS 管驅動時第一要注意的是可提供瞬間短路電流的大小。
而在進行 MOSFET 的選擇時，因?yàn)?MOSFET 有兩大類型：N 溝道和 P 溝道。在功率系統中，MOSFET 可被看成電氣開關。當在 N 溝道 MOSFET 的柵極和源極間加上正電壓時，其開關導通。導通時，電流可經開關從漏極流向源極。漏極和源極之間存在一個內阻，稱為導通電阻 RDS(ON)。
必須清楚 MOSFET 的柵極是個高阻抗端，因此，總是要在柵極加上一個電壓，這就是后面介紹電路圖中柵極所接電阻至地。如果柵極為懸空，器件將不能按設計意圖工作，并可能在不恰當?shù)臅r(shí)刻導通或關閉，導致系統產生潛在的功率損耗。當源極和柵極間的電壓為零時，開關關閉，而電流停止通過器件。雖然這時器件已經關閉，但仍然有微小電流存在，這稱之為漏電流，即 IDSS。
第一步：選用 N 溝道還是 P 溝道
為設計選擇正確器件的第一步是決定采用 N 溝道還是 P 溝道 MOSFET。在典型的功率應用中，當一個 MOSFET 接地，而負載連接到干線電壓上時，該 MOSFET 就構成了低壓側開關。在低壓側開關中，應采用 N 溝道 MOSFET，這是出于對關閉或?qū)ㄆ骷桦妷旱目紤]。
當 MOSFET 連接到總線及負載接地時，就要用高壓側開關。通常會在這個拓?fù)渲胁捎?P 溝道 MOSFET，這也是出于對電壓驅動的考慮。
第二步：確定額定電流
第二步是選擇 MOSFET 的額定電流，視電路結構而定，該額定電流應是負載在所有情況下能夠承受的最大電流。與電壓的情況相似，設計人員必須確保所選的 MOSFET 能承受這個額定電流，即使在系統產生尖峰電流時。兩個考慮的電流情況是連續模式和脈沖尖峰。
在連續導通模式下，MOSFET 處于穩態，此時電流連續通過器件。脈沖尖峰是指有大量電涌(或尖峰電流)流過器件，一旦確定了這些條件下的最大電流，只需直接選擇能承受這個最大電流的器件便可。
選好額定電流后，還必須計算導通損耗。在實際情況下，MOSFET 并不是理想的器件，因?yàn)樵趯?dǎo)電過程中會有電能損耗，這稱之為導通損耗。MOSFET 在“導通”時就像一個可變電阻，由器件的 RDS(ON)所確定，并隨溫度而顯著變化。
器件的功率耗損可由 Iload2×RDS(ON)計算，由于導通電阻隨溫度變化，因此功率耗損也會隨之按比例變化。對 MOSFET 施加的電壓 VGS 越高，RDS(ON)就會越小，反之 RDS(ON)就會越高。
對系統設計人員來說，這就是取決于系統電壓而需要折中權衡的地方。對便攜式設計來說，采用較低的電壓比較容易(較為普遍)，而對于工業設計，可采用較高的電壓。注意 RDS(ON)電阻會隨著電流輕微上升，關于 RDS(ON)電阻的各種電氣參數變化可在制造商提供的技術資料表中查到。
第三步：確定熱要求
選擇 MOSFET 的下一步是計算系統的散熱要求。設計人員必須考慮兩種不同的情況，即最壞情況和真實情況。建議采用針對最壞情況的計算結果，因?yàn)檫@個結果提供更大的安全余量，能確保系統不會失效。在 MOSFET 的資料表上還有一些需要注意的測量數據，比如封裝器件的半導體結與環境之間的熱阻，以及最大的結溫。
器件的結溫等于最大環境溫度加上熱阻與功率耗散的乘積(結溫=最大環境溫度+[熱阻×功率耗散])，根據這個方程可解出系統的最大功率耗散，即按定義相等于 I2×RDS(ON)。由于設計人員已確定將要通過器件的最大電流，因此可以計算出不同溫度下的 RDS(ON)。值得注意的是，在處理簡單熱模型時，設計人員還必須考慮半導體結 / 器件外殼及外殼 / 環境的熱容量，即要求印刷電路板和封裝不會立即升溫。
通常，一個 PMOS 管，會有寄生的二極管存在，該二極管的作用是防止源漏端反接，對于 PMOS 而言，比起 NMOS 的優勢在于它的開啟電壓可以為 0,而 DS 電壓之間電壓相差不大，而 NMOS 的導通條件要求 VGS 要大于閾值，這將導致控制電壓必然大于所需的電壓，會出現不必要的麻煩。
選用 PMOS 作為控制開關，有下面兩種應用：
1

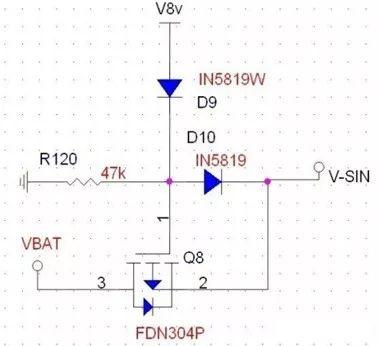

由 PMOS 來進行電壓的選擇，當 V8V 存在時，此時電壓全部由 V8V 提供，將 PMOS 關閉，VBAT 不提供電壓給 VSIN，而當 V8V 為低時，VSIN 由 8V 供電。注意 R120 的接地，該電阻能將柵極電壓穩定地拉低，確保 PMOS 的正常開啟，這也是前文所描述的柵極高阻抗所帶來的狀態隱患。D9 和 D10 的作用在于防止電壓的倒灌。D9 可以省略。這里要注意到實際上該電路的 DS 接反，這樣由附生二極管導通導致了開關管的功能不能達到，實際應用要注意。
2

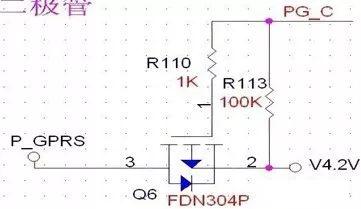

來看這個電路，控制信號 PGC 控制 V4.2 是否給 P_GPRS 供電。此電路中，源漏兩端沒有接反，R110 與 R113 存在的意義在于 R110 控制柵極電流不至于過大，R113 控制柵極的常態，將 R113 上拉為高，截至 PMOS，同時也可以看作是對控制信號的上拉。當 MCU 內部管腳并沒有上拉時，即輸出為開漏時，并不能驅動 PMOS 關閉，此時，就需要外部電壓給予的上拉，所以電阻 R113 起到了兩個作用。R110 可以更小，到 100 歐姆也可。
No.5
MOS 管的開關特性
靜態特性
MOS 管作為開關元件，同樣是工作在截止或?qū)▋煞N狀態。由于 MOS 管是電壓控制元件，所以主要由柵源電壓 uGS 決定其工作狀態。
工作特性如下：

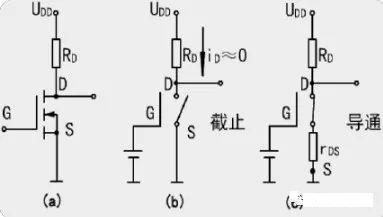

uGS 開啟電壓 UT：MOS 管工作在截止區，漏源電流 iDS 基本為 0，輸出電壓 uDS≈UDD，MOS 管處于“斷開”狀態，其等效電路如下圖所示。
uGS>開啟電壓 UT：MOS 管工作在導通區，漏源電流 iDS=UDD/(RD+rDS)。其中，rDS 為 MOS 管導通時的漏源電阻。輸出電壓 UDS=UDD·rDS/(RD+rDS)，如果 rDS《RD，則 uDS≈0V，MOS 管處于“接通”狀態，其等效電路如上圖所示。
動態特性

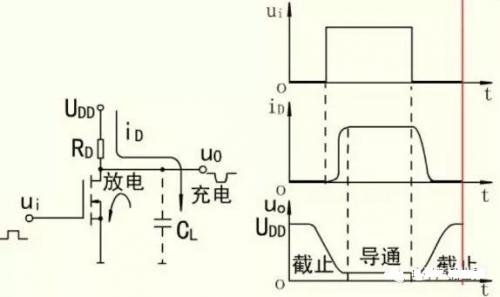

MOS 管在導通與截止兩種狀態發生轉換時同樣存在過渡過程，但其動態特性主要取決于與電路有關的雜散電容充、放電所需的時間，而管子本身導通和截止時電荷積累和消散的時間是很小的。下圖分別給出了一個 NMOS 管組成的電路及其動態特性示意圖。
NMOS 管動態特性示意圖
當輸入電壓 ui 由高變低，MOS 管由導通狀態轉換為截止?fàn)顟B(tài)時，電源 UDD 通過 RD 向雜散電容 CL 充電，充電時間常數τ1=RDCL，所以，輸出電壓 uo 要通過一定延時才由低電平變?yōu)楦唠娖健?/div>
當輸入電壓 ui 由低變高，MOS 管由截止?fàn)顟B(tài)轉換為導通狀態時，雜散電容 CL 上的電荷通過 rDS 進行放電，其放電時間常數τ2≈rDSCL。可見，輸出電壓 Uo 也要經過一定延時才能轉變成低電平。但因?yàn)?rDS 比 RD 小得多，所以，由截止到導通的轉換時間比由導通到截止的轉換時間要短。
由于 MOS 管導通時的漏源電阻 rDS 比晶體三極管的飽和電阻 rCES 要大得多，漏極外接電阻 RD 也比晶體管集電極電阻 RC 大，所以，MOS 管的充、放電時間較長，使 MOS 管的開關速度比晶體三極管的開關速度低。不過，在 CMOS 電路中，由于充電電路和放電電路都是低阻電路，因此，其充、放電過程都比較快，從而使 CMOS 電路有較高的開關速度。
