電蚊拍是一種新型的滅蚊小家電。
1.電蚊拍電路圖作用
電蚊拍主要使用4V可充電的高容量鉛酸電池或2.4v鎳氫/鎳鎘電池，也有用干電池的。工作中，經升壓電路在雙層電網間產生1850V直流左右的高壓電（電流小于10毫安，對人畜無害），兩電網間的靜電場有較強的吸附力，當蚊蠅等害蟲接近電網時，能將它們吸入電網間，產生的短路電流隨即將其電斃。電蚊拍產生的高壓電還能釋放一定量的負氧離子，既可殺菌消毒，又能凈化空氣。
電蚊拍采用首創三倍壓整流、電路，瞬間輸出電壓高達2500V，擊蚊效果特佳。
電蚊拍可擊斃正在吸血的蚊子，而對人體無害，當手平摸，輕觸網面也無麻電感。
電蚊拍有特殊的三層網面構成，蚊蠅極易入網，且不漏網。

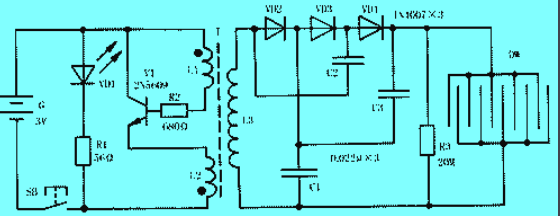

2.電蚊拍電路圖
3.電蚊拍電路圖原理
電蚊拍的電路主要由高頻振蕩電路、三倍壓整流電路和高壓電擊網DW三部分組成。當按下電源開關SB時，由三極管VT和變壓器T構成的高頻振蕩器通電工作，把3V直流電變成18kHz左右的高頻交流電，經T升壓到約800V（放電距離估測），再經二極管VD2～VD4、電容器C1～C3三倍壓整流升高到2500V左右，加到蚊拍的金屬網DW上。當蚊蠅觸及高壓電網時，蟲體造成電網短路，即會被電流、電弧殺灼或擊暈、擊斃。
電路中，發光二極管VD1和限流電阻器R1構成指示燈電路，用來指示電路通斷狀態及顯示電池電能的耗損情況。
晶體管VT選用2N5609型硅NPN中功率三極管，亦可用8050、9013型等常用三極管代替。VD1用φ3mm紅色發光二極管，VD2～VD4用1N4007型硅整流二極管。
R1～R3均用金屬膜電阻器。C1～C3一律用高壓電容器（大于2kv），SB用6mm×6mm立式微型輕觸開關。G用5號干電池兩節串聯（配塑料電池架）而成，電壓3V。
高頻變壓器T須自制：選用EE19型鐵氧體磁芯及配套塑料骨架（六腳），L1用φ0.22mm漆包線繞22匝，L2用同號線繞8匝，L3用φ0.07mm漆包線繞2000匝左右。注意黑點線頭，頭尾順序繞，繞組間饒1~2圈高壓絕緣膠帶。
電蚊拍裝有4V可充電的高容量鉛酸蓄電池。每次充電8-15小時，可反復充電400次，環保節能。充電完成拔動開關，可選擇是否帶照明燈下滅蚊，按下開關，即可滅蚊。
對于停在墻上或蚊帳上的蚊子，按下電源開關，此時紅燈亮，將稀網面對蚊子，輕輕靠近它，蚊子即被吸入兩電網間，隨即將其擊斃，稀網朝下，松下開關，蚊子即會掉落；對于在空中飛的蚊子，按下開關，稀面網對準它，揮動即可。
滅蒼蠅。因蒼蠅的靈敏度較高，使用時需掌握一定的技巧
1、對于停在平面上的蒼蠅，手握滅蚊蠅拍，稀面網對著蒼蠅，輕輕地放置于距蒼蠅20--30公分的同一平面處，按下開關，紅燈亮后，對蒼蠅快速揮動，蒼蠅即被吸到兩電網間，持續電擊1-2秒，蒼蠅即被電死。
2、對于墻面上的蒼蠅，手握滅蚊蠅拍，稀面網對著蒼蠅，貼著墻面，放在距蒼蠅下面或側面20--30公分處，按下開關快速揮動，蒼蠅即被吸入兩電網間，持續電擊1--2秒，蒼蠅即被電死。
3、對于停在懸掛于空中繩子上的蒼蠅，手握滅蚊蠅拍，稀網面對著蒼蠅20--30公分處，按下開關，快速揮動，蒼蠅即被吸入兩電網間，持續電擊1--2秒，蒼蠅即被電死。
若蒼蠅掉到桌面上，可將稀面網朝下，使其置于稀面網的兩根金屬條之間，按下開關，輕輕移動，害蟲即被吸入網中，翻轉手柄，使稀面網朝上，即可揀起害蟲。無須用手揀。
