PN結和二極管

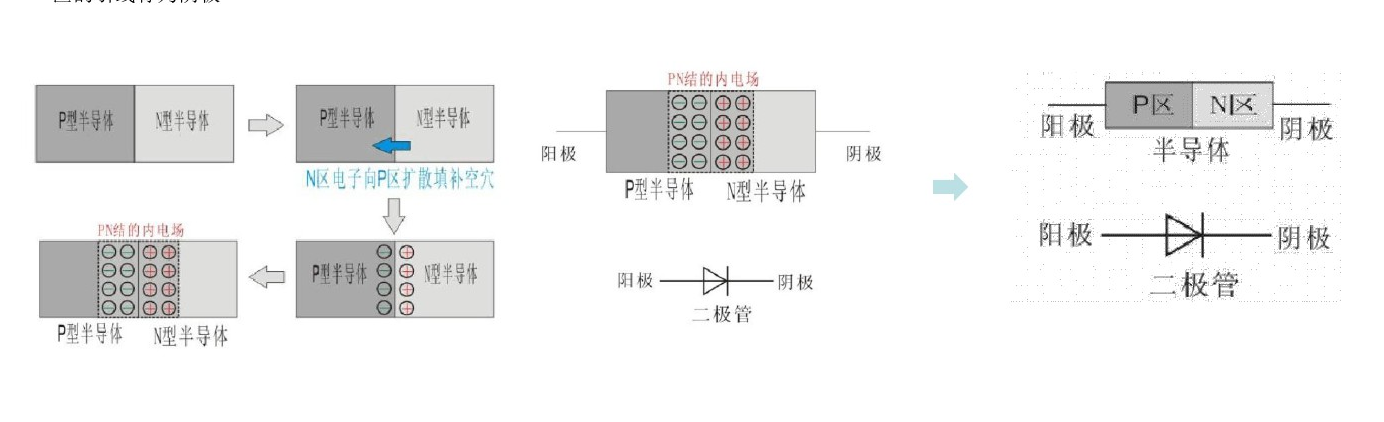

在半導體硅或緒中一部分區域摻入微量的三價元素硼使之成為P型，另一部分區域摻入微量的五價元素磷使之成為N型半導體。在P型和N型半導體的交界處就形成一個PN結。一個PN結就是一個二極管，P區的引線稱為陽極，N區的引線稱為陰極
二極管的單向?qū)ㄐ阅?/div>

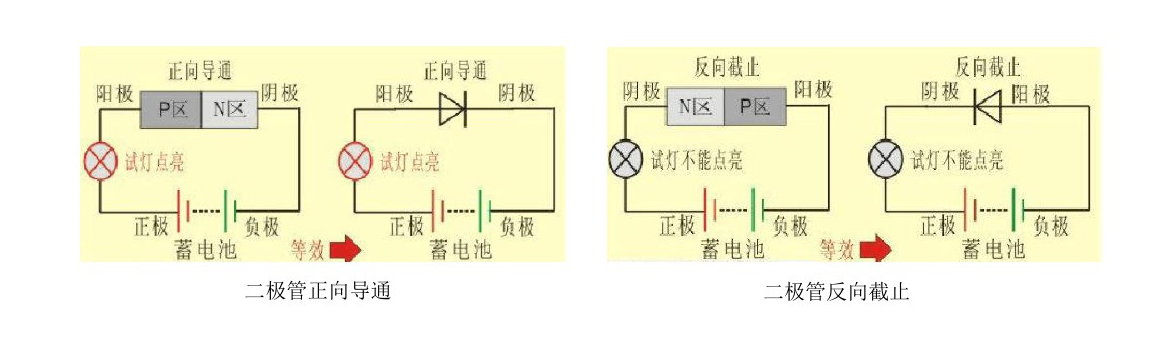

（1）正向?qū)ǎ寒?dāng)PN結加上正向電壓，即P區接蓄電池正極，N區接蓄電池負極時，PN結處于導通狀態，如圖所示，試燈有電流通過，點亮。另外二極管導通時存在著電壓降，二極管的電壓降取決于采用的是鍺管還是硅管，鍺管的電壓降是0.2V左右，硅管的電壓降是0.5V左右，如果蓄電池電壓低于二極管正常導通的電壓降，則二極管不能導通。
（2）反向截止：當PN結加上反向電壓，即P區接蓄電池負極，N區接蓄電池正極時，PN結處于截止?fàn)顟B(tài)，如圖所示，試燈沒有電流通過，不能點亮

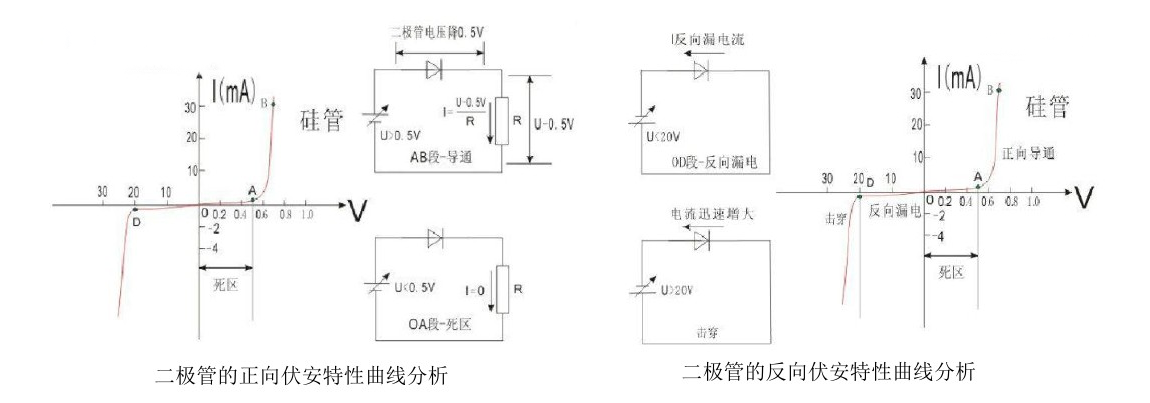

二極管的伏安特性曲線
二極管接反向電壓時，存在著一個耐壓的問題：如果加在二極管的反向電壓過高，二極管就會擊穿，此時二極管就會導通，不再處于截止?fàn)顟B(tài)。當二極管反向擊穿后電壓再調小到小于擊穿電壓，二極管還會處于導通狀態，失去反向截止的作用，但是穩壓二極管被擊穿后再調小電壓，二極管就會恢復到截止?fàn)顟B(tài)。
二極管的正向特性：二極管兩端加載正向電壓，當電壓低于0.5V（硅管）時，流通電流為0，此時0.5V的電壓成為死區電壓；當電壓高于死區電壓時，二極管導通，此時二極管上存在著0.5V的電壓降，正向電壓降越小越好。
二極管的反向特性：二極管兩端加載反向電壓；當電壓低于20V時，二極管雖然截止，但是仍有很小的反向漏電流；當電壓大于20V后，反向電壓擊穿二極管，電流會迅速增大。反向漏電流越小越好。
