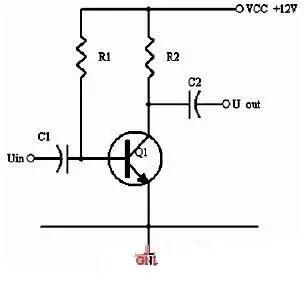

放大電路的 元件是三極管，所以要對三極管要有一定的了解。用三極管構成的放大電路的種類較多，我們用常用的幾種來解說一下(如圖 1)。圖 1 是一共射的基本放大電路，一般我們對放大電路要掌握些什么內容?
(1)分析電路中各元件的作用；
(2)解放大電路的放大原理；
(3)能分析計算電路的靜態工作點；
(4)理解靜態工作點的設置目的和方法。
以上四項中， 一項較為重要。
共射的基本放大電路實例解析
圖 1 中，C1、C2 為耦合電容，耦合就是起信號的傳遞作用，電容器能將信號信號從前級耦合到后級，是因?yàn)殡娙輧啥说碾妷翰荒芡蛔儭Ｔ谳斎攵溯斎虢涣餍盘?hào)后，因兩端的電壓不能突變，輸出端的電壓會跟隨輸入端輸入的交流信號一起變化，從而將信號從輸入端耦合到輸出端。但有一點要說明的是，電容兩端的電壓不能突變，但不是不能變。
R1、R2 為三極管 V1 的直流偏置電阻。什么叫直流偏置？簡單來說，做工要吃飯。要求三極管工作，必先要提供一定的工作條件，電子元件一定是要求有電能供應的了，否則就不叫電路了。
在電路的工作要求中， 條件是要求要穩定。所以，電源一定要是直流電源，所以叫直流偏置。為什么是通過電阻來供電？電阻就像是供水系統中的水龍頭，用調節電流大小的。所以，三極管的三種工作 狀態：“載止、飽和、放大”就由直流偏置決定。在圖 1 中，也就是由 R1、R2 來決定了。
首先，我們要知道如何判別三極管的三種工作狀態。簡單來說，判別工作于何種工作狀態可以根據 Uce 的大小來判別，Uce 接近于電源電壓 VCC。則三極管就工作于載止?fàn)顟B(tài)，載止?fàn)顟B(tài)就是說三極管基本上不工作，Ic 電流較小(大約為零)，所以 R2 由于沒有電流流過，電壓接近 0V，所以 Uce 就接近于電源電壓 VCC。
若 Uce 接近于 0V，則三極管工作于飽和狀態，何謂飽和狀態？就是說：Ic 電流達到了 值，就算 Ib 增大，它也不能再增大了。
以上兩種狀態我們一般稱為開關狀態。除這兩種外，第三種狀態就是放大狀態，一般測 Uce 接近于電源電壓的一半。若測 Uce 偏向 VCC，則三極管趨向于載止?fàn)顟B(tài)，若測 Uce 偏向 0V，則三極管趨向于飽和狀態。
放大電路：就是將輸入信號放大后輸出，(一般有電壓放大，電流放大和功率放大幾種，這個不在這討論內)。先說我們要放大的信號，以正弦交流信號為例說。在分析過程中，可以只考慮到信號大小變化是有正有負，其它不說。上面提到在圖 1 放大電路電路中，靜態工作點的設置為 Uce 接近于電源電壓的一半，為什么?
這是為了使信號正負能有對稱的變化空間，在沒有信號輸入的時候，即信號輸入為 0。假設 Uce 為電源電壓的一半，我們當它為一水平線，作為一個參考點。當輸入信號增大時，則 Ib 增大，Ic 電流增大，則電阻 R2 的電壓 U2=Ic×R2 會隨之增大，Uce=VCC-U2 會變小。U2 理論上能達到等于 VCC，則 Uce 會達到 0V。這是說，在輸入信增加時，Uce 變化是從 1/2 的 VCC 變化到 0V。
同理，當輸入信號減小時，則 Ib 減小，Ic 電流減小。則電阻 R2 的電壓 U2=Ic×R2 會隨之減小，Uce=VCC-U2，會變大。在輸入信減小時，Uce 變化是從 1/2 的 VCC 變化到 VCC。這樣，在輸入信號一定范圍內發生正負變化時，Uce 以 1/2VCC 為準的話就有一個對稱的正負變化范圍，所以一般圖 1 靜態工作點的設置為 Uce 接近于電源電壓的一半。
要把 Uce 設計成接近于電源電壓的一半，這是我們的目的，但如何才能把 Uce 設計成接近于電源電壓的一半？這就是看我們的手段了。
這里要先知道幾個東西, 個是我們常說的 Ic、Ib，它們是三極管的集電極電流和基極電流，它們有一個關系是 Ic=β×Ib。但我們初學的時候，老師很明顯的沒有告訴我們，Ic、Ib 是多大才合適？這個問題比較難答，因?yàn)闋可娴臇|西比較的多。但一般來說，對于小功率管，一般設 Ic 在零點幾毫安到幾毫安中功率管則在幾毫安到幾十毫安，大功率管則在幾十毫安到幾安。
在圖 1 中，設 Ic 為 2mA，則電阻 R2 的阻值就可以由 R=U/I 來計算。VCC 為 12V，則 1/2VCC 為 6V，R2 的阻值為 6V/2mA，為 3KΩ。Ic 設定為 2 毫安，則 Ib 可由 Ib=Ic/β推出，關健是β的取值了。β一般理論取值 100，則 Ib=2mA/100=20#A，則 R1=(VCC-0.7V)/Ib=11.3V/20#A=56.5KΩ。但實際上，小功率管的β值遠不止 100，在 150 到 400 之間，或者更高。所以若按上面計算來做，電路是有可能處于飽和狀態的。
所以有時我們不明白，計算沒錯，但實際不能用。這是因?yàn)檫€少了一點實際的指導，指出理論與實際的差別。這種電路受β值的影響大，每個人計算一樣時，但做出來的結果不一定相同。也就是說，這種電路的穩定性差，實際應用較少。但如果改為圖 2 的分壓式偏置電路，電路的分析計算和實際電路測量較為接近。

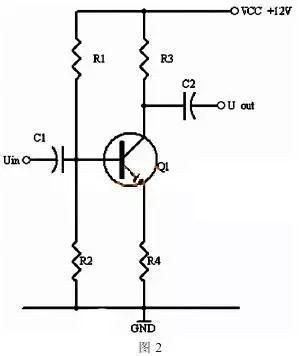

在圖 2 的分壓式偏置電路中，同樣的我們假設 Ic 為 2mA，Uce 設計成 1/2VCC 為 6V。則 R1、R2、R3、R4 該如何取值呢。計算公式如下：因?yàn)?Uce 設計成 1/2VCC 為 6V，則 Ic×(R3+R4)=6V;Ic≈Ie。可以算出 R3+R4=3KΩ，這樣，R3、R4 各是多少?
一般 R4 取 100Ω，R3 為 2.9KΩ，實際上 R3 我們一般直取 2.7KΩ，因?yàn)?E24 系列電阻中沒有 2.9KΩ，取值 2.7KΩ與 2.9KΩ沒什么大的區別。因?yàn)?R2 兩端的電壓等于 Ube+UR4，即 0.7V+100Ω×2mA=0.9V。
我們設 Ic 為 2mA，β一般理論取值 100，則 Ib=2mA/100=20#A，這里有一個電流要估算的，就是流過 R1 的電流了,一般取值為 Ib 的 10 倍左右，取 IR1200#A。
則 R1=11.1V/200#A≈56KΩR2=0.9V(/200-20)#A=5KΩ
考慮到實際上的β值可能遠大于 100，所以 R2 的實際取值為 4.7KΩ。這樣，R1、R2、R3、R4 的取值分別為 56KΩ、4.7KΩ、2.7KΩ、100Ω，Uce 為 6.4V。
在上面的分析計算中，多次提出假設什么的，這在實際應用中是必要的，很多時候需要一個參考值來給我們計算。但往往卻沒有，這里面一是我們對各種器件不熟悉，二是忘記了一件事，我們自己才是用電路的人，一些數據可以自己設定，這樣可以少走彎路。
