    經典的單片機供電電路解析
    單片機供電電路
    分析一個經典的單片機供電電路,電路的原理圖如下圖所示:
    單片機供電電路

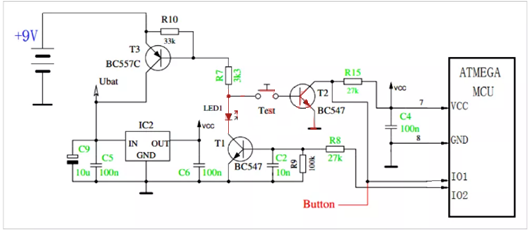

    在電路上電之前。開關"TEST"斷開,單片機也沒有通過VCC加電。此時,T1的基極通過R9(100k)接地,處于截止狀態。T3的基級電阻R7所連接的Test,T1都處于截止狀態,所以T3也處于截止狀態。
    電源+9V被T3隔離,沒有加載穩壓芯片IC2上,IC2的輸出VCC保持低電平。
    單片機供電電路

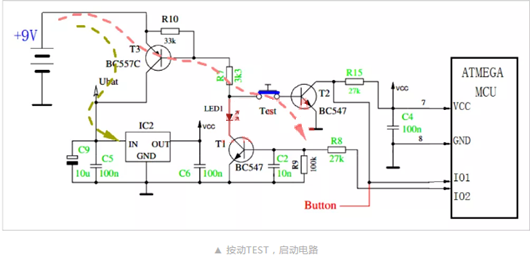

    按動按鈕“TEST”啟動電路,T3的基極通過R7,Test,T2的b-e接地,從而使得T3導通。此時+9V通過T3加到IC2穩壓芯片。IC2輸出VCC是加到單片機上。

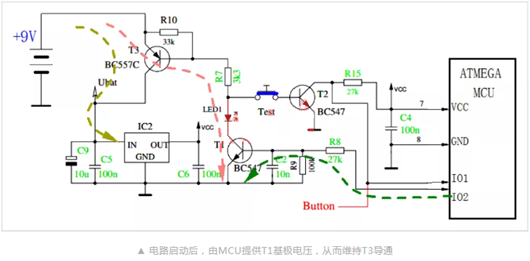

    單片機工作后,通過IO2輸出高電壓,通過R8使得T1導通。此時即使Test松開,T3的基極也可以通過R7,LED1,T1接地,實現電源自鎖打開。
    單片機供電電路
    單片機供電電路
    之后,單片機軟件可以來使得IO2端口重新變成低電平,使得T1截止,進而使得T3截止。
    可以根據IO1端口,讀取T2的開關狀態,進而判斷用戶是否按動功能鍵。判斷用戶按動Test之后,等到用戶釋放Test之后,便可以將IO2置低電平。
    也可以根據軟件功能,實現自動延遲掉電,進而減少對供電電源的消耗。
