多諧振蕩器也叫無穩態觸發器，“多諧”的含義就是含有多種頻率成分的意思，因?yàn)槠漭敵龅氖敲}沖方波，而方波可以分解為多個不同頻率的正弦波。

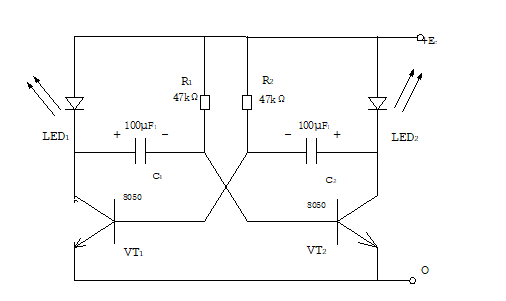

這是一款閃爍燈，紅色led、白色led燈交替閃爍，它的工作原理很簡單，制作也很簡單；通過這個制作可以進一步學習三極管的工作原理、電容器的充放電過程；電路原理圖如下：
電源電壓2.3v-3.2v
多諧振蕩器閃光燈
該電路的特點：一個三極管的基極與另一個三極管的集電極通過電容C1、C2互相耦合，電路結構對稱。
如果沒有耦合電容，兩個三極管各自工作在飽和狀態下，兩個led燈均發亮且亮度不變，當接上耦合電容以后，這種穩定狀況就遭到了破壞，變成了一個導通、一個截止交替進行的狀態。
我們知道即使是同型號的三極管，每個管子的參數也是會有差異的，特別是放大系數β，因此在接通的瞬間總是有一個管子先導通，假定是VT1先導通，則其集電極電位降低到0v（≈0v，因?yàn)槿龢O管飽和時有飽和壓降，分析方便按0v處理），led1發亮；
因VT1導通后集電極電位降低，通過電容C1的耦合，使VT2基極電位降低（因?yàn)殡娙軨1的兩端電壓不能突變，因此VT2基極電位降低），VT2截止，led2不亮；
此時電源通過電阻R1對電容C1進行充電，其兩端電壓極性左負右正，且逐步升高，VT2基極電位逐步升高，為電路逆轉醞釀；C2通過LED2充電（電流很小，燈不亮），極性左負右正，通過電容的電流方向如下：

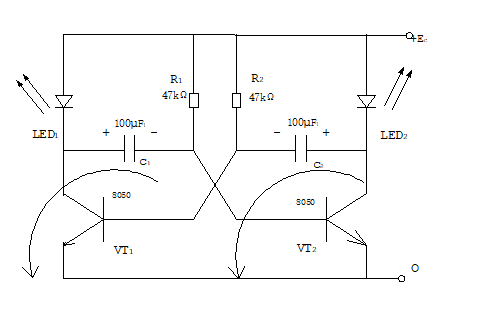

VT1導通，VT2截止時狀況
當VT2基極電位逐步升高時，VT2導通，同時電容C1電壓升高，負極電位加速了VT1截止、VT2導通，led2發亮，led1不亮，電容C2通過VT2放電；
電源C1被充電，當電容C2放電結束之后，VT1基極電位升高，又開始了下一輪的振蕩。此時通過電容C1、C2的電流方向如下：

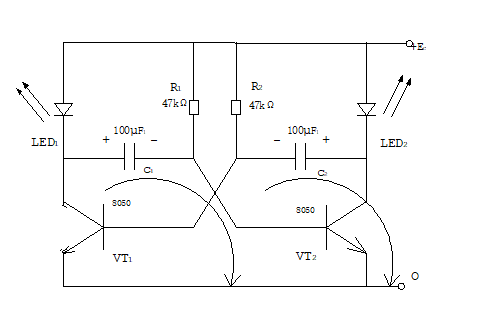

VT1截止、VT2導通狀態
以上參數可以改變，改變電容C1、C2電阻R1、R2就可以改變振蕩頻率；通過對以上電路的分析。我們可知電容的充放電導致了VT1、VT2不斷翻轉，電容接通時相當于短路，充電滿時相當于電源的性質發揮了關鍵作用；當VT1截止時輸出高電位，當VT1導通時輸出低電位，輸出近似于方波。
多諧振蕩器在電子電路中應用非常廣泛。用它來產生脈沖信號，推動其它電路工作。
