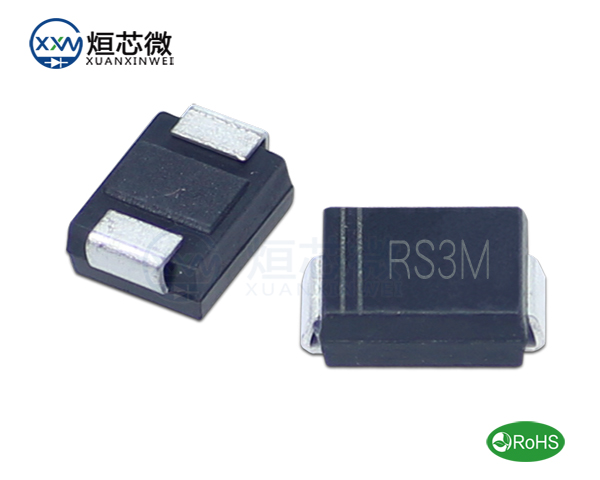

RS3M快恢復二極管,RS3M二極管參數,RS3M規格書與作用詳解
在電子科技飛速發展的今天，二極管作為電子元件的重要成員，其性能和應用范圍不斷拓展。其中，RS3M快恢復二極管以其獨特的參數特性和出色的性能，在高頻開關和快速切換電路中發揮著重要作用。本文將對RS3M快恢復二極管的參數進行詳細解析，并探討其在實際應用中的作用。

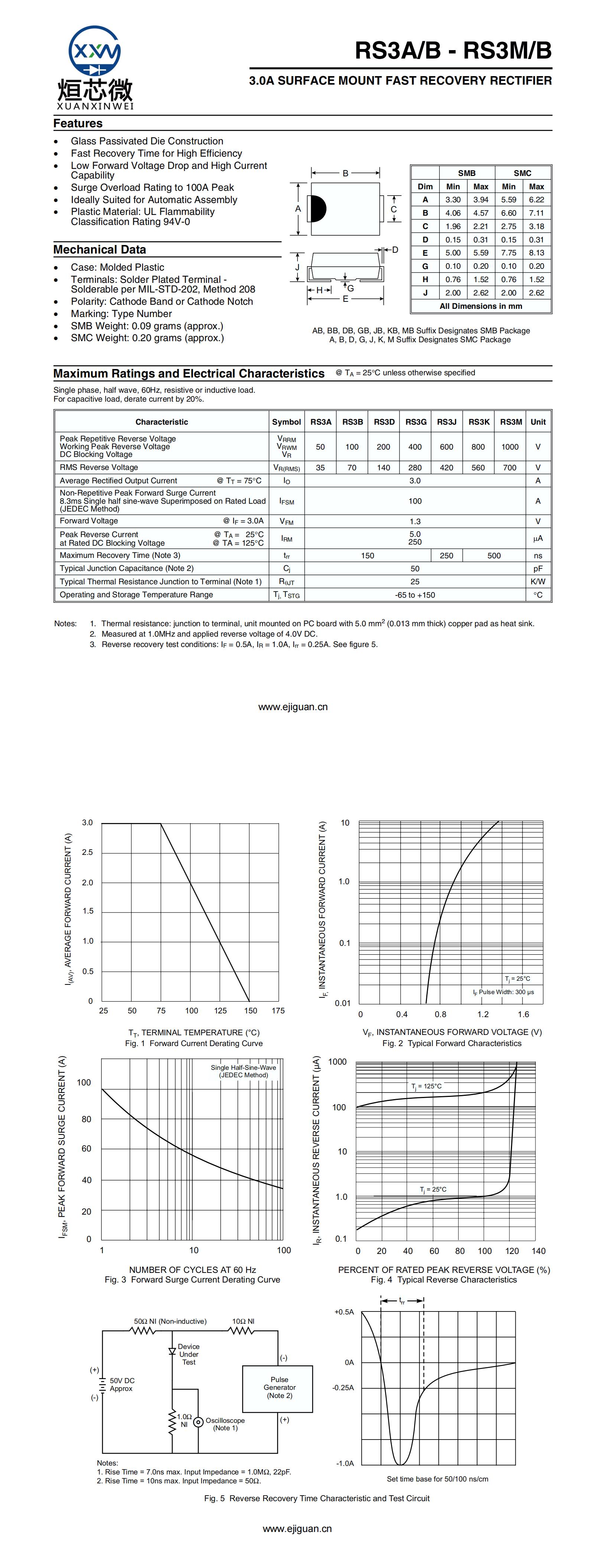

RS3M快恢復二極管參數如下：
在電子科技飛速發展的今天，二極管作為電子元件的重要成員，其性能和應用范圍不斷拓展。其中，RS3M快恢復二極管以其獨特的參數特性和出色的性能，在高頻開關和快速切換電路中發揮著重要作用。本文將對RS3M快恢復二極管的參數進行詳細解析，并探討其在實際應用中的作用。
RS3M快恢復二極管參數如下：
Maximum repetitive peak reverse voltage VRRM 最大重復峰值反向電壓：1000V
Maximum DC blocking voltage VDC 最大直流閉鎖電壓：1000V
Maximum average forward rectified current I(AV) 最大正向平均整流電流：3.0A
Maximum instantaneous forward voltage at 3.0A VF 3.0A時的最大瞬時正向電壓：1.3V
Ma ximum reverse reco very time trr 最大反向恢復時間：500ns
Maximum DC reverse current at rated DC blocking voltage TA=25℃ IR 額定直流阻斷電壓下的最大直流反向電流：5.0μA
Maximum DC reverse current at rated DC blocking voltage TA=125℃ IR 額定直流阻斷電壓下的最大直流反向電流：250μA
Operating junction and storage temperature range TJ,TSTG 工作溫度和存儲溫度范圍：-65to +150℃
首先，我們來看RS3M快恢復二極管的參數。作為一種優秀的快速恢復二極管，RS3M具有出色的恢復速度。它的恢復時間通常為500納秒，使得它能夠在高頻應用中實現快速開關和恢復。此外，RS3M二極管還具有低導通壓降的特點，有助于降低電路中的能量損耗。同時，它的溫度系數較小，內部電容適中，這些特性使得RS3M二極管在各種溫度環境下都能保持穩定的工作性能。
那么，RS3M快恢復二極管在實際應用中具體發揮著怎樣的作用呢？首先，它適用于高頻率開關和快速切換電路。在高頻電路中，元件的開關速度直接影響到電路的穩定性和效率。RS3M快恢復二極管憑借其快速的恢復速度，能夠確保電路在高頻率開關過程中實現快速、穩定的電流和電壓變化，從而提高電路的工作效率。
其次，RS3M快恢復二極管還具有保護電路免受過壓和反向電流影響的作用。在電路中，過壓和反向電流可能會對元件造成損害，影響電路的正常工作。RS3M快恢復二極管能夠有效地吸收和抑制過壓和反向電流，保護其他元件免受損害，從而提高電路的可靠性和安全性。
此外，RS3M快恢復二極管還廣泛應用于電源管理、電機驅動、逆變器等領域。在這些應用中，RS3M二極管憑借其快速恢復和低導通壓降的特點，能夠有效地提高電源的轉換效率，降低能量損耗，從而實現節能減排的目標。
總的來說，RS3M快恢復二極管以其出色的參數特性和廣泛的應用領域，成為了現代電子電路中不可或缺的一員。它的快速恢復速度、低導通壓降、較小的溫度系數和內部電容等特點，使得它在高頻開關和快速切換電路中發揮著重要作用。同時，RS3M二極管還具備保護電路免受過壓和反向電流影響的能力，提高了電路的可靠性和安全性。未來，隨著電子科技的不斷發展，RS3M快恢復二極管的應用領域還將進一步拓展，為電子行業的發展注入新的活力。
