    續流二極管工作原理,作用詳解
    續流二極管(flyback diode),與普通二極管不同的是,在正向工作狀態下,它可充當一個低電阻和高速電路;而在反向截止?fàn)顟B(tài)下,它則表現出較高的電壓耐受能力。
    續流二極管是一種非常重要的電子元件,它用于直流電路中,主要的作用是控制電流的方向和大小。在使用感性器件的電路中常見續流二極管,如DC-DC電路、繼電器控制電路、蜂鳴器控制電路等。

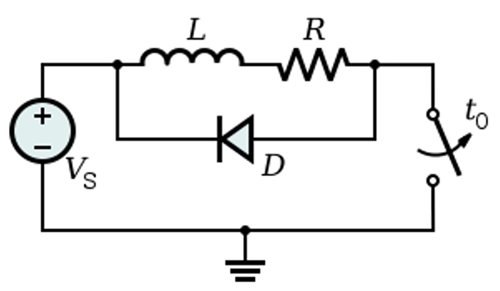

    續流二極管的作用
    續流二極管經常和儲能元件一起使用,防止電壓電流突變,提供通路。電感可以經過它給負載提供持續的電流,以免負載電流突變,起到平滑電流的作用。
    在開關電源中,就能見到一個由二極管和電阻串連起來構成的的續流電路。這個電路與變壓器原邊并聯。當開關管關斷時,續流電路可以釋放掉變壓器線圈中儲存的能量,防止感應電壓過高,擊穿開關管。
    一般選擇快速恢復二極管或者肖特基二極管就可以了,用來把線圈產生的反向電勢通過電流的形式消耗掉,可見“續流二極管”并不是一個實質的元件,它只不過在電路中起到的作用稱做“續流”。
    續流二極管工作原理 作用
    續流二極管實際工作原理

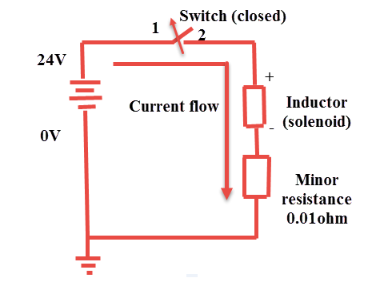

    在穩態下,開關將閉合很長時間,因此電感器完全通電并表現為短路:
    續流二極管工作原理 作用

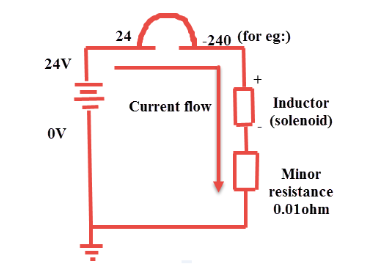

    現在電流是從正極端子流向電壓源的負極端子,通過電感。這時候,如果開關斷開,電感器將抵抗電流的突然下降。如果dI/dt很大,則電壓通過使用其存儲的磁場能量而變大,并在電感器上產生電壓。
    續流二極管工作原理 作用
    這種情況下,之前有負電勢的地方會產生極大的正電勢,而之前有正電勢的地方會產生負電勢。由于開關處于打開狀態,因此沒有進行物理連接以允許電流繼續流動,由于打開開關的大電位差,就會在氣隙上產生電弧。

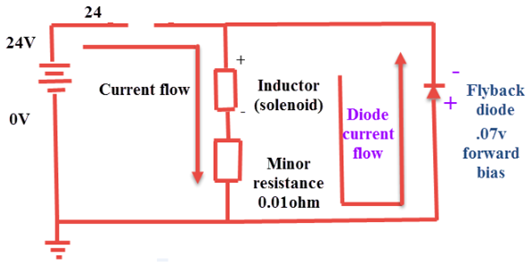

    通過使用反續流二極管解決了這個問題。如下圖所示設計,直到能量通過電感器在導線中的損耗消散,以在連續環路、二極管和電阻器中從其汲取電流。
    續流二極管工作原理 作用
    當開關關閉電源時,二極管將反向偏置,并且出于實際目的在電路中不存在。然而,當開關斷開時,二極管相對于電感器變?yōu)檎蚱茫⒃试S在圓形回路中從電感器底部的正電位到頂部的負電位傳導電流。電感兩端的電壓將是續流二極管 正向壓降的函數。消散的總時間可能會有所不同,但會持續幾毫秒。
    續流二極管基本.上連接在感應線圈上,以防止在設備斷電的情況下出現電壓尖峰。當給感性負載供電時會出現尖銳的電壓尖峰,即關閉線圈和其他電感器。然后,根據楞次定律,該電壓的方向?qū)⑴c施加的電壓相反。當電流開始流動并將能量存儲在線圈周圍的磁場中時,繼電器的線圈會被磁充電。
    如果電源中斷,線圈中的電流趨于減小,這種影響會導致電壓浪涌。感應電壓將跨越連接到線圈的繼電器的觸點,產生火花和電弧時會影響觸點的壽命。
    與此同時,可以驅動繼電器線圈的晶體管會因電壓尖峰而損壞電子元件。當續流二極管反向偏置連接到電源電壓時,電壓尖峰將反向。當這種情況發生時,就會通過二極管發生短路。這時電壓尖峰因此在線圈上短路,這將保護連接的電路。
    根據等式V=Ldi/dt,感應設備產生電壓。當電流突然降至零時,di/dt的值會很大, 從而導致“感應瞬間”電壓。這導致?lián)p壞其他組件。而續流二極管將為感應電流提供流動路徑。 也就是說,關斷時通過二極管/電感組合的電流將等 于關斷前流過的電流。
    斷開時電流衰減指數I= imax(1-exp(-L/R)
    lmax=初始電流、L =電感、R =電路的等效串聯電阻
