二極管加反向電壓的Multisim仿真及分析
斷開A、B開關

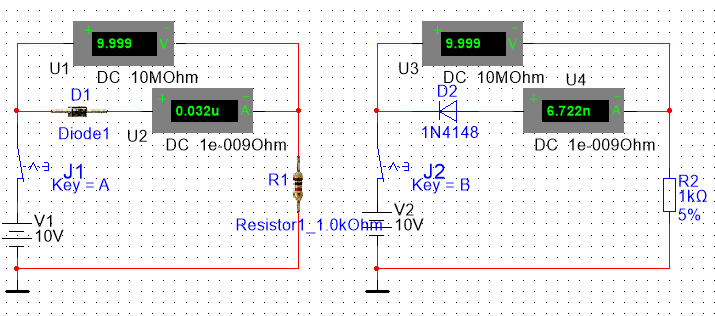

閉合A、B開關
先通過A、B鍵使J1、J2兩個開關打開。打開電源開關，所有電表顯示皆為零。按下A鍵，電壓表U1顯示3D二極管兩端的反向壓降，電流表U2顯示流過3D二極管的反向電流。按下B鍵，電壓表U3顯示二極管1N4148兩端的反向壓降，電流表U4顯示流過二極管1N4148的反向電流。反向壓降很大，反向電流極小，稱為二極管的反向截止。如果由圖1.1.01將二極管反向，測得的電流數值會大很多；再將電壓表改接，才變成圖1.1.02，體現了測量儀表內阻引起的測量誤差。因而，不同的測量目的要采用不同的電路接法，以提高測量精度。
