MOS管有三個極：柵極G、源極S、漏極D（如圖）。
MOS管的工作原理與上期講的BJT類似，不過還是有區別的。
BJT晶體管的電流一般是從基極流向發射極，它決定了從集電極到發射極能夠流多少電流。
然而對于MOS管，有多少電流從漏極流向另一個源極，取決于電壓柵極和源極之間的電流。
打開MOS管
當柵極和源極之間的電壓高于晶體管的閾值電壓時，MOS管打開，例如有一個柵源閾值電壓是2.1V。
事實上MOSFET的閾值電壓即它關閉的電壓。因此若要正確打開MOS管，則需要稍微高一點的電壓。
電壓多高，取決于你想要通過多大的電流。如果只是比閾值高出幾伏，通常對低電流的東西來說就足夠了。例如打開一個LED。
不過，即使你使用足夠高的電壓，能夠使1A的電流通過，但這也并不意味著你能夠得到1A，只是意味著你想讓1A能夠通過，實際的電路連接特性才決定了實際的電流。

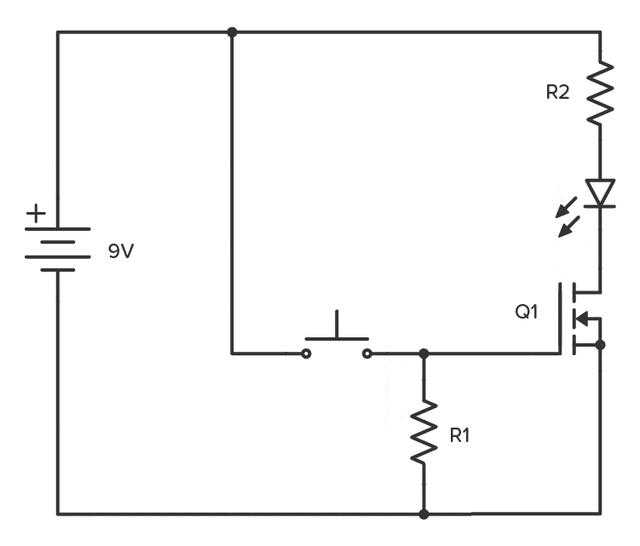

如上圖，R1的值并不重要，但大約在10kΩ就能正常工作。但是它的目的在于關閉MOS管。R2則用來設置LED亮度，對于大多數的LED，1kΩ就能很好工作。
2.關閉MOS管
當在柵極和源極之間施加電壓時，電壓會一直保持到放電為止，它的功能有點類似電容器。
當有了電阻R1，柵極源極的電容就有了放電的閉環回路，晶體管就會再次關閉。如果沒有了R1，晶體管就不會關閉。
關于柵極電流
若你想控制MOSFET，比如用單片機，需注意一點：開啟晶體管時，柵極流入的電流。
像之前說的，MOSFET的柵源像一個電容器，充電后就不會有更多電流流過。所以，MOSFET開啟后，柵極是沒有電流的。
但MOSFET剛開啟時，會有一個電流，就像你給電容器充電時一樣。在非常短的時間內，可能會有一大堆電流流動。
在選擇MOSFET時要注意兩點：
這個柵-源閾值電壓。你需要更高的電壓才能打開晶體管。
這個連續漏電流，這是流經晶體管的最大電流。
