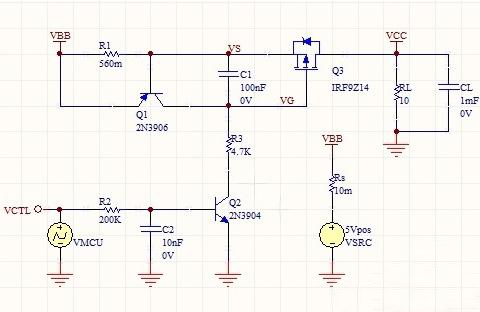

在供電設備應用中，PMOS管常常作開關使用，當負載的容性負載較大時，PMOS管在開通的瞬間，會造成前級電源電壓跌落。這是為什么呢？
在開通瞬間前級電源電壓跌落，這是因?yàn)殚_(kāi)關速度過快，mos 管開啟瞬間充電電流引起。解決這個問題的關鍵在于，降低大容量電容的充電速度。
例如有的電路的后級電源，有很多電路在同時使用，這時會接了許多濾波電容，導致總電容量很大。當電源突然接通時，需要對這些電容進行充電，電容量較大。
由于一開始需要的電流很大，前級來不及提供，最終導致電源被拉下。
那么，我們?cè)撊绾谓档痛笕萘侩娙?，避免這種情況呢？
我們主要圍繞三種措施進行展開（但不限于）：
一、串聯電阻

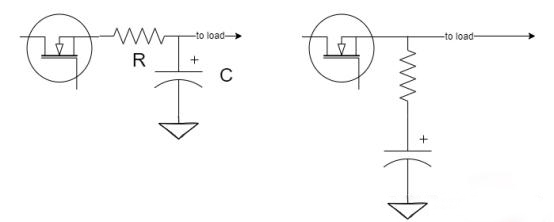

PMOS與電容之間，電容上面，或者在PMOS之前進行串聯電阻，本質上都可以降低前級電源對電容的充電電流。
對于串聯電阻，我們?cè)诖酥疤岬胶芏啻?，它能降低電容的充電速度，并且降低相?yīng)的負載能力。不過在PMOS之前串聯電阻要注意，串聯電阻的大小，需要以最大負載電流與PMOS的最大電流得出的平均值來定。
二、增加電源電容

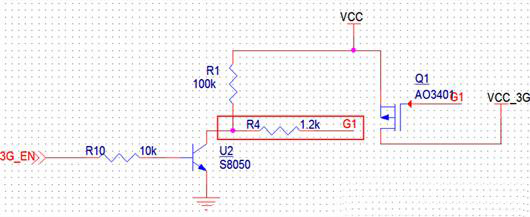

柵極與源極之間，或者柵極與漏極之間并聯電容。能夠降低PMOS的開通速度，這是利用控制PMOS的溝道寬度，來間接控制電容的充電電流。
此外，也可以選擇在前級電源輸入處，增加適當大小的電容，對電源的波動進行緩沖和抑制，減小電源跌落的幅度。
三、增加電源電壓穩壓器或者跟隨器
面對負載突然增大的情況，穩壓器可以保證電壓輸出的穩定，而跟隨器可以通過負反饋的方式，進行自動調整輸出電壓。
