本文要點：
1. 寄生電容的定義
2. 電路中寄生電容的來源
3. 測量和分析寄生電容的方法
4. 如何減少寄生電容的影響
一、定義
寄生電容是一種現象，即電路中的元件在物理上不是電容時表現得像電容。
含義：原本沒有在那個地方設計電容，但由于布線之間總是有互容，互容就好像是寄生在布線之間的一樣，所以叫寄生電容，又稱雜散電容。（官方解釋）
寄生電容本身不是電容，根據電容的原理：電容一般由兩個極板和絕緣介質構成。因此寄生電容無法避免的。

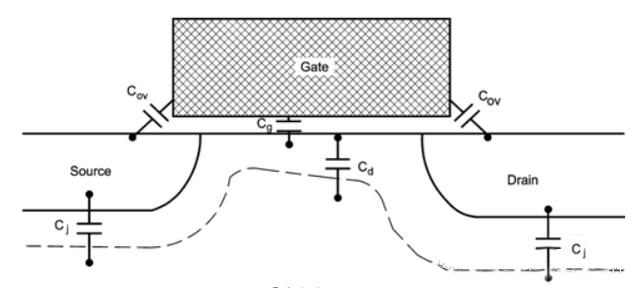

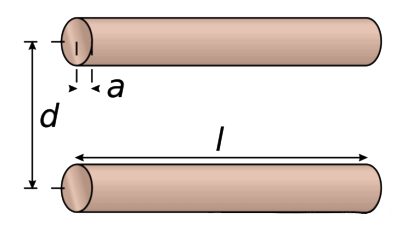

（導體間寄生電容是面積與距離的關系）
由此我們能夠得知，它是由于電子元器件的結構、材料等因素導致的，因此寄生電容無法避免的。同時，寄生電容的存在會對電路的性能產生影響。
二、電路中的寄生電容
寄生電容在電路中時常出現，一般來源于以下幾個方面：
a. 元件之間的電容（不同元件之間的導線、引腳等產生的）
b. 元件與地之間的電容（元件與地之間的導線、引腳等產生）
c. PCB板上的電容（不同導線之間、導線與地之間形成）
d. 其他因素（電磁干擾、溫度變化等產生）
在電路中，寄生電容會導致信號的衰減和相位移動，從而影響其的性能和穩定性。
特別是在高頻電路中更為明顯，在高頻電路中，寄生電容會導致信號的失真和噪聲的增加。
三、測量和分析寄生電容的方法主要有：
- 使用LCR表進行測量；
- 使用示波器和信號發生器進行測量；
- 使用頻率響應分析器
（以上方法都存在一定的誤差風險，實際應用需要進行校準和誤差分析。）
四、如何減少寄生電容
為此我們需要采取一些措施來減小寄生電容的影響：
1. 盡可能縮短元件之間的距離，從而減小元件之間的電容。
2. 將元件引腳與地之間的距離盡量縮短，減小元件與地之間的電容。
3. 合適的PCB布局，有效減小PCB板上的電容。
4. 采用屏蔽措施，以便減小電磁干擾。
此外，我們還可以利用補償電路，例如使用電容器和電感器來抵消寄生電容的影響，還可以使用高速緩存和其他優化技術來提高系統的性能和穩定性。
