只要是做我們電子這一行的，那肯定就會接觸到各種各樣的電源開關電路，有了開關電源電路那就意味著肯定也要有開關，尤其是在對功耗高的電路中間，或者當負載短路時，那你的電源肯定要迅速檢測到短路并以最快速度切斷電源就是設計這個電路最理想的狀態。
前面提到電源電路必須要有開關，那么什么樣的開關會比較好呢？經常用的有三極管，MOS管等，各種開關，其中MOS管它的導通內阻很低，再加上開和關速度極快，廣受歡迎，被用在各種開關電源電路上。
MOS管被用作開關電路好處這么多，那怎么樣能用好它呢？也是有學問的，其中它的驅動電路設計就是最后關鍵的一步，下面給大家介紹幾個工作中常用的MOS管驅動電路，希望大家喜歡。

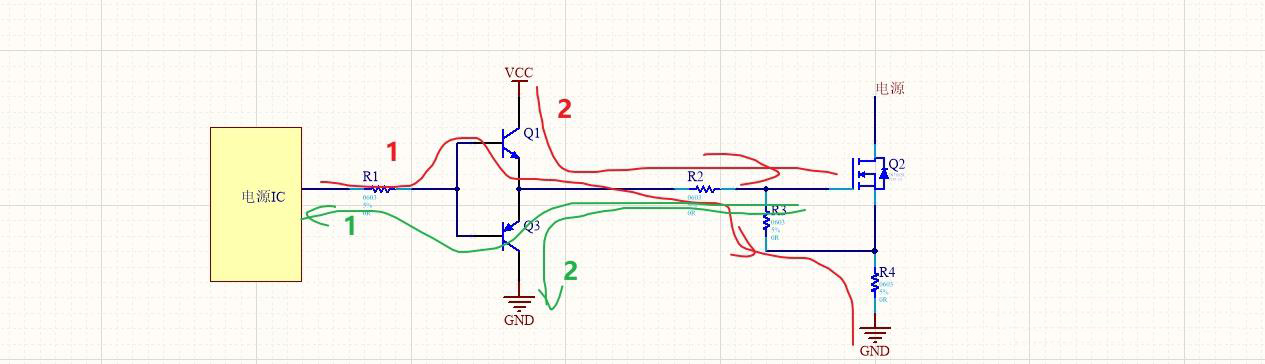

推挽驅動電路
此圖為一個推挽驅動MOS管電路，它最大的優勢就是提高驅動能力，畢竟芯片驅動能力有限。下面具體分析電路原理。當我們想要打開MOS管時，芯片IO口輸出一個高電平，如圖中紅色1號箭頭，電流經過R1,Q1,R2,R3,R4驅動打開三極管Q1,緊接著紅色2號箭頭，第二步VCC高驅動能力經過Q1,R2驅動打開MOS管。當我們想要關閉MOS管時，如圖中綠色色箭頭標注，大家可以自行仿照打開MOS的步驟分析一遍加深理解。
I/O口驅動
此電路是MOS管驅動電路里面最簡單的一個，可以應用在對開關時間要求不高的電路中，比如小玩具之類的產品中，它是芯片IO口直接驅動MOS開與關。如果想節省成本，而且產品要求不高，那么可以選擇此電路。有個很重要的點需要考慮，那就是一定要查好芯片IO口驅動能力與MOS管寄生電容之間的關系，如果驅動能力太小，而且寄生電容又很大，那么將直接影響MOS管的開關效果。

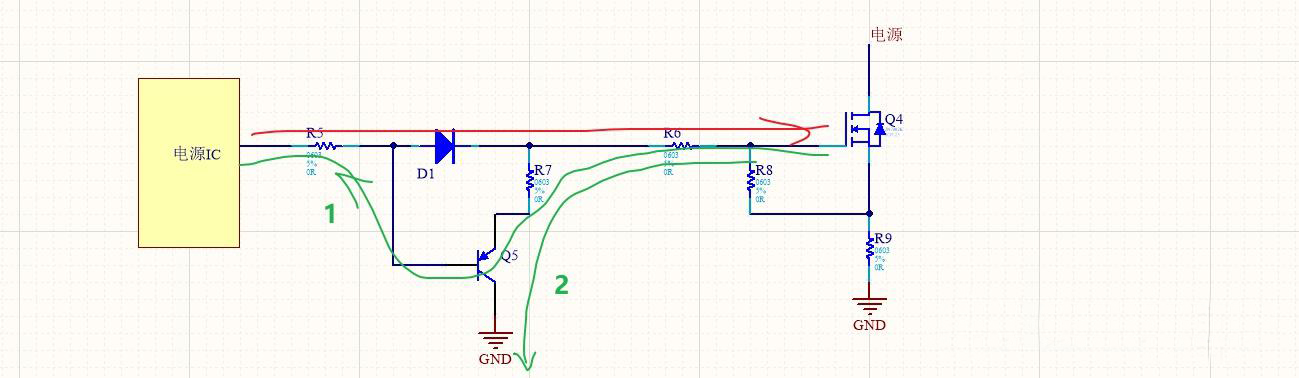

快速關斷驅動
此電路圖最大的一個優勢就是關斷時間極快，讓MOS管柵源之間電容電壓快速泄放，快速關斷MOS,最大努力去保護電路。下面具體分析電路動作原理，當我們需要打開MOS管時，電源IC的IO口輸出一個高電平，驅動打開MOS管，即可給負載進行供電。當遇到特殊情況檢測到短路或者其他情況需要快速關斷MOS時，電源IC的IO口輸出一個低電平，此時圖中綠色 1號電流回路，三極管Q5會被打開，MOS管柵源之間的電壓會通過綠色2號回路，迅速釋放以關斷MOS。還有一個好處就是MOS管柵源之間的電壓，泄放回路不需要經過電源IC,極大的提高了電路的可靠性。
