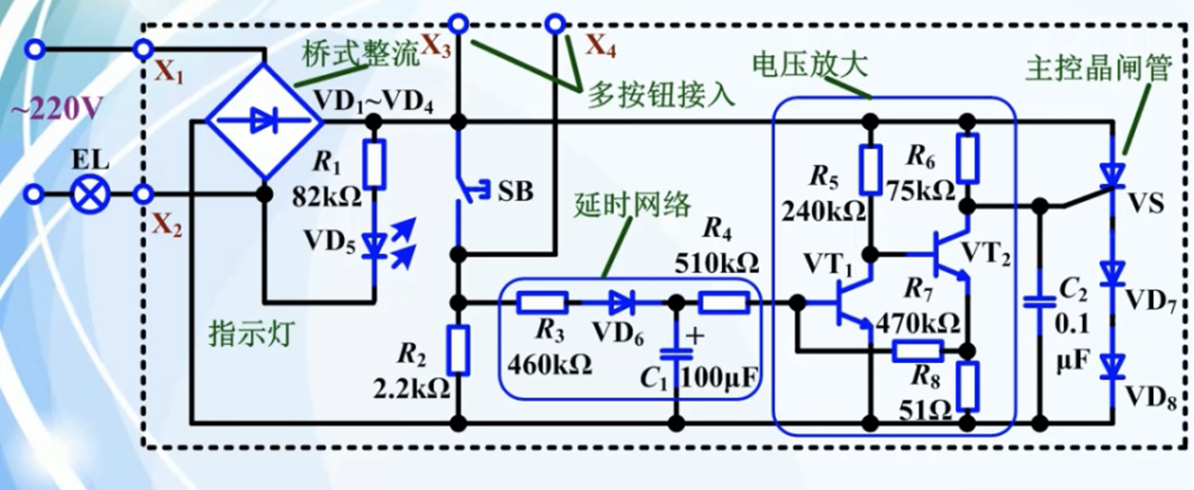

給大家介紹一個這種電路，非常巧妙。如下圖：這個電路它是一個帶有延時功能并且可以自動關燈功能的開關電路，我們只需按一下按鈕，需要的照明燈便會立馬亮起，并且在幾分鐘后可自動熄滅。還有一大優點就是它還可以同時控制多處照明燈，非常的適合用在大堂、樓道以及廁所等公共場所的照明。
上面這個圖展示的就是一種多處可以延時的開關電路，這個電路主要由橋式整流器、指示燈，延時網絡控制單元、多處按鈕以及晶閘管等多部分構成。
下面具體分析電路：
整流

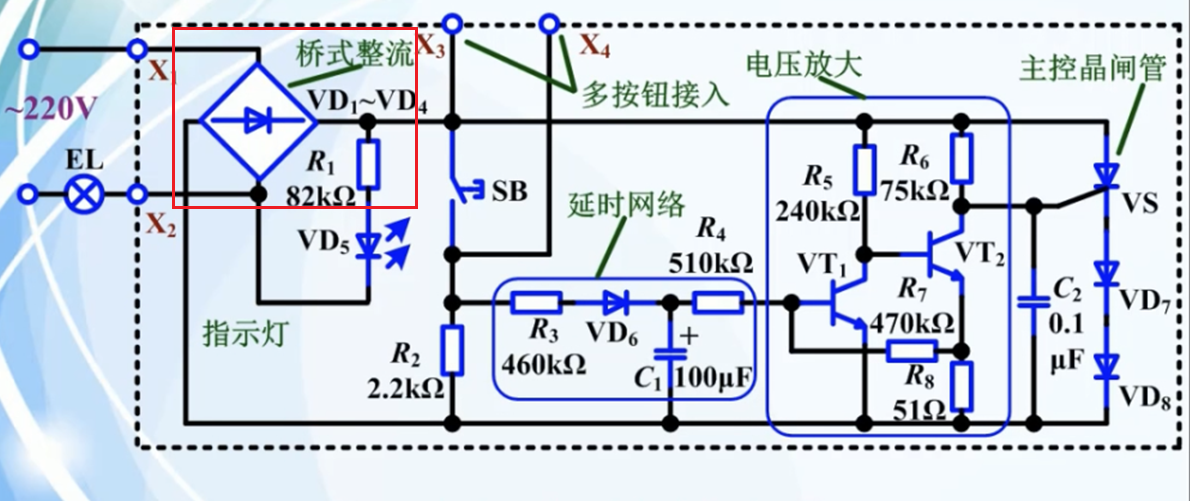

如上圖，整流二極管VD1-VD4構成了一個橋式的整流電路，它的功能是把我們市電的220V交流電轉換成脈沖式直流電源，而且為后面延時控制電路提供它組要的工作電源，并且，因?yàn)檎麟娐肥潜浑娏髡闪藛蜗颍蚨覀冎恍枰脝蜗虻木чl管VS便能控制到交流回路中的照明燈EL的開與關。
多處可延時控制

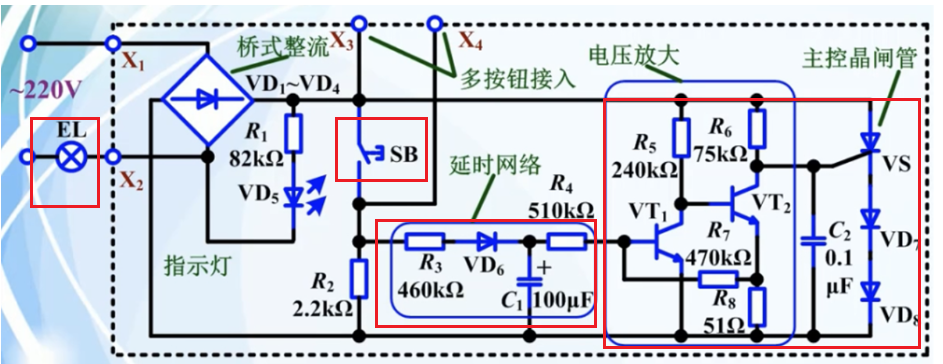

由上圖可知，三極管VT1還有三極管VT2、二極管VD6、電容C1等這些關鍵元器件組成了延時控制的電路，來控制晶閘管VS的導通與截止。它的基本工作原理是在達到觸發條件觸發后瞬間接通，并且當在達到我們設定的延時時間之后斷開。
當我們的開關按鈕SB沒有被按下的時候，圖中電容C1里面是沒有電壓的，因此三極管V1T處于截止?fàn)顟B(tài)，但是VT2是導通的，后面分析。這個時候，晶閘管VS也是處于截止的狀態。整流電路后級輸出的脈沖直流電壓的峰值為310V左右。我們盡管三極管VT2的導通的，但是因?yàn)殡娮鑂6的阻值非常大，因此導通電流也就只有幾毫安左右。
當我們按下開關SB時，整流電路輸出的310V左右的脈沖直流電壓經過電阻R3和二極管VD6迅速給電容C進行充電，并且經過電阻R4使三極管VT1導通，三極管VT2截止。這個時候因?yàn)槿龢O管VT2集電極c的電壓已經被加到VS的控制極，達到導通閾值，使晶閘管VS導通，進而點亮照明燈EL。
當我們松開開關SB以后，因?yàn)殡娙軨是滿電狀態，因此照明燈EL仍然保持著亮燈的狀態。隨著電容C的慢慢放電，幾分鐘以后，電容C上的電壓會降低到不能驅動三極管VT1的導通狀態，三極管VT1便會截止。當在脈沖直流電壓過零的時候，晶閘管VS此時截止，進而使EL熄滅。
指示燈
如上圖可知，發光二極管VD5等關鍵元器件構成了指示燈電路，它的作用是顯示開關按鈕的位置，當我們在夜晚黑暗的環境中時，也能快速地找到開關按鈕SB。當照明燈EL沒有點亮的時候，整流電路輸出的310V脈沖直流電壓經過限流電阻R1將發光二極管VD5點亮。
最后，如果我們需要在多處地點來控制同一個盞燈的時候，我們可以把放置在其他地點的那些按鈕并聯接到開關SB上。
