場效應管作為一種重要的半導體器件，在電子電路中廣泛應用。其性能和可靠性與多個關鍵參數緊密相關，以下是對這些參數的詳細闡述：

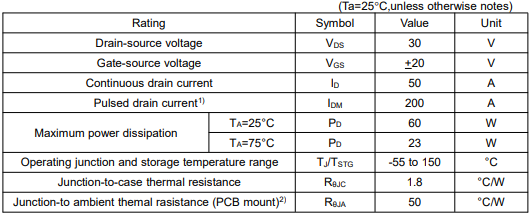

最大額定參數
最大漏 - 源電壓（V<sub>DSS</sub>） ：在柵源短接的特定條件下，漏 - 源極間在發生雪崩擊穿前可承受的最大電壓。這一參數直接關系到場效應管在高電壓環境下的應用安全性和可靠性，超過該電壓可能導致器件損壞。
最大柵源電壓（V<sub>GS</sub>） ：柵源兩極間允許施加的最大電壓值，旨在防止因電壓過高而造成柵氧化層損傷，從而確保場效應管的正常工作和穩定性。
連續漏電流（I<sub>D</sub>） ：在最大額定結溫條件下，當管表面溫度處于 25℃或更高時，允許通過的最大連續直流電流。它限制了場效應管在穩定工作狀態下所能處理的電流大小，以避免過熱和性能下降。
脈沖漏極電流（I<sub>DM</sub>） ：反映了場效應管能夠處理的脈沖電流的能力，脈沖電流通常遠高于連續直流電流。該參數對于評估場效應管在瞬時高電流沖擊下的承受能力具有重要意義，適用于如開關電源等需要處理脈沖信號的電路中。

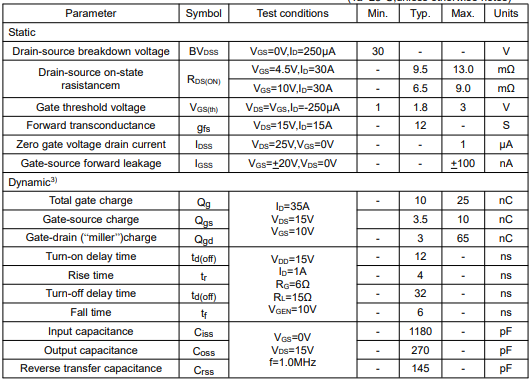

導通參數
導通電阻（R<sub>ON</sub>） ：當 MOSFET 處于導通狀態時，源極和漏極之間的電阻值。導通電阻的大小直接影響場效應管的功耗和發熱情況，較小的導通電阻有助于降低能量損耗，提高器件效率，尤其在大電流應用中至關重要。
動態電阻（Ron） ：在導通狀態下，漏源電阻隨漏源電流變化而變化的特性。動態電阻越小，表明場效應管的導電性能越優越，能夠在不同電流負載下保持較低的電壓降和功耗，對于維持電路的穩定性和性能具有關鍵作用。
電容參數
輸入電容（C<sub>iss</sub>、C<sub>gs</sub>） ：MOSFET 柵極與源極之間的電容。輸入電容的大小對開關速度和驅動能力有重要影響，較大的輸入電容可能會降低開關速度，增加驅動電路的負擔，因此需要在設計中進行權衡。
輸出電容（C<sub>oss</sub>、C<sub>ds</sub>） ：MOSFET 漏極與源極之間的電容。輸出電容同樣影響開關速度和驅動能力，其存在會導致開關過程中的電壓變化速率受限，進而影響電路的響應速度和效率。
反向傳輸電容（C<sub>rss</sub>、C<sub>gd</sub>） ：MOSFET 柵極與漏極之間的電容。反向傳輸電容對開關速度和信號質量產生影響，特別是在高頻電路中，該電容可能會引起信號延遲和失真，需要精確控制和補償。
電壓參數
漏源電壓（V<sub>DS</sub>） ：MOSFET 漏極和源極之間的電壓差。漏源電壓是場效應管能夠承受的關鍵電壓指標之一，超過其最大允許值可能導致器件損壞，因此在電路設計中必須確保工作電壓低于該值。
柵源電壓（V<sub>GS</sub>） ：加在 MOSFET 柵極和源極之間的控制電壓。柵源電壓決定了場效應管的開關狀態，從而控制漏源電流的通斷。精確的柵源電壓控制對于實現穩定的開關功能和優化電路性能至關重要。
驅動電壓（V<sub>DRV</sub>） ：由驅動電路提供的電壓，用于調節 MOSFET 的柵源電壓。驅動電壓的大小和穩定性直接影響場效應管的開關性能和可靠性，不穩定的驅動電壓可能導致開關延遲、誤導通等問題。
電流參數
漏源電流（I<sub>DS</sub>） ：流過 MOSFET 漏極和源極之間的電流。漏源電流的大小直接關系到場效應管的功耗和發熱情況，合理控制漏源電流對于保證器件的正常工作和延長使用壽命具有重要意義。
泄漏電流（I<sub>gss</sub>） ：MOSFET 在關閉狀態下，柵極與源極之間的漏電流。泄漏電流應盡可能小，以確保在關閉狀態下無功率損失，提高電路的能效和穩定性。
其他參數
閾值電壓（V<sub>TH</sub>） ：MOSFET 開始導通所需的最低電壓。閾值電壓越低，器件的開關速度越快，能夠?qū)崿F(xiàn)更快速的電路響應和更高的工作頻率，但對于電源電壓較低的應用場景，需要特別關注閾值電壓的控制和匹配。
雪崩耐量（SURG） ：MOSFET 在雪崩效應發生時能夠承受的電流和電壓能力。雪崩耐量越高，器件在異常電壓或電流沖擊下的可靠性越好，能夠有效防止因過電壓或過電流引起的器件損壞，適用于如汽車電子等需要承受瞬時高能量沖擊的領域。
結溫（T<sub>J</sub>） ：MOSFET 內部芯片的最高工作溫度。結溫過高可能導致器件性能下降或損壞，因此需要通過合理的散熱設計和工作條件控制，確保結溫在安全范圍內，以維持器件的長期可靠性和穩定性。
耗散功率（P<sub>D</sub>） ：場效應管性能保持不變時所允許的最大漏源耗散功率。在實際使用中，場效應管的實際功耗應小于最大耗散功率，并留有一定余量，以防止器件過熱和性能退化，這對于高功率密度的應用場景尤為重要。
最大工作結溫（T<sub>j</sub>） ：通常為 150℃或 175℃，在器件設計的工作條件下，必須確保結溫不超過該值，并留有一定裕量，以避免因過熱導致的器件失效和壽命縮短。
以上參數共同決定了場效應管的性能、可靠性和適用范圍。在實際應用中，根據具體的電路需求和工作環境，需要綜合考慮這些參數，合理選型和設計，以實現最優的電路性能和穩定性。
