    鏡像電流源工作原理與作用介紹
    鏡像電流源:深度解析與應用拓展
    鏡像電流源,亦稱電流鏡,是一種在集成電路領域具有廣泛應用的電路設計。它通過兩個或多個性能相同的晶體管,產生恒定的電流輸出。這種電流源一般多應用于IC內部設計,如運放設計等領域,在分立元件電路中較少使用。這是因為在分立元件中很難找到兩個性能完全一致的對稱晶體管,而在IC內部,可以通過工藝手段實現特性基本一致的片上晶體管。
    鏡像電流源的工作原理基于三極管的特性。一個基準電流源產生參考電流,然后通過鏡像效應在另一個三極管的集電極得到與參考電流相近的電流。具體來說,電源Vcc經過電阻R和VT1產生基準電流Iref,再通過鏡像電流源在VT2的集電極得到相應的Ic2,作為放大器的偏置電流。
    基準電流的產生是通過電源Vcc經電阻R和VT1實現的。
    鏡像電流源

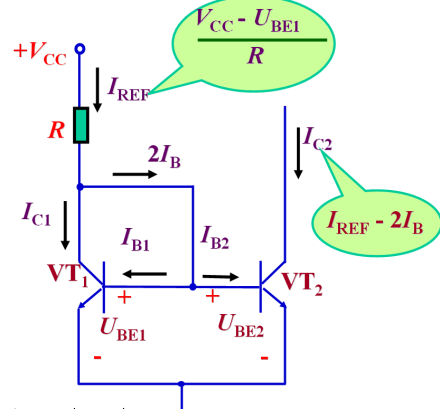

    鏡像效應則體現在VT1和VT2的基極電流相等(Ib1=Ib2=Ib),因此它們的集電極電流也相等(Ic1=Ic2=Ic)。當β(三極管的放大倍數)遠大于2時,可以近似認為Ic2≈Iref=[Vcc-Ube1]/R。
    鏡像電流源通過電源Vcc、電阻R和VT1產生基準電流Iref,然后在VT2的集電極得到相應的Ic2,作為放大器的偏置電流。Ib1=Ib2=Ib,Ic1=Ic2=Ic,由此可得Ic2≈Iref×[1÷(1+2/β)],當β遠大于2時,Ic2≈Iref=[Vcc-Ube1]/R。由于輸出恒流Ic2和基準電流基本相同,它們之間形成鏡像關系,故得名鏡像電流源。
    鏡像電流源

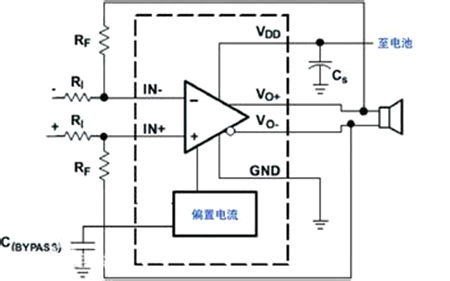

    鏡像電流源的輸出電流穩定性受到多種因素的影響,包括電源電壓波動、溫度變化以及負載變化等。為了穩定三極管的工作狀態,鏡像電流源的設計中采用了多種方法來消除外界影響。例如,在集成電路設計中,通過優化晶體管的匹配和布局,可以減小溫度變化對電流源輸出的影響。鏡像電流源在集成電路中的應用非常廣泛,主要用于為各個放大級提供合適的偏置電流,確定各級靜態工作點。它能夠消除外界影響,穩定三極管的工作狀態。此外,鏡像電流源還可用于限流電路,確保電路在特定電流下穩定工作。
    鏡像電流源具有多種應用價值。它可以提供穩定的電流輸出,在模擬電路和射頻電路設計中發揮著重要作用。通過電流源可以實現電路中的偏置和放大等基本功能,確保電路在正常工作時的輸出電流穩定。它還可以消除溫度漂移,維持電流輸出的穩定性。鏡像電流源可實現增益控制和電流模式的變換,在電流互感器中,通過調整輸出電流值,可以實現不同靈敏度的測量。此外,鏡像電流源具有高輸入阻抗,可以起到電路隔離的作用,防止信號干擾,提高電路的靈敏度。鏡像電流源在集成電路中常用于為各個放大級提供合適的偏置電流,確定各級靜態工作點。這有助于提高放大器的性能和可靠性。它還具有一定的溫度補償作用,能夠在一定程度上減少溫度變化對電路性能的影響。
    鏡像電流源電路結構簡單,應用廣闊。目前,鏡像電流源在各種模擬集成電路中得到了廣泛的應用。在高性能運算放大器中,鏡像電流源用于提供偏置電流,確保放大器在各種工作條件下穩定運行。在模擬-數字轉換器中,鏡像電流源為參考電壓生成電路提供穩定的電流,提高轉換精度。在射頻功率放大器中,鏡像電流源用于提供穩定的偏置電流,優化放大器的輸出功率和效率。然而,鏡像電流源也存在一些局限性。當輸出電流較大時,電阻R上的功耗也隨之增大,這可能導致電路的發熱問題,影響電路的穩定性和可靠性。此外,鏡像電流源的性能在很大程度上依賴于晶體管的匹配度,而在實際制造過程中,由于工藝偏差等因素,晶體管的匹配度可能無法達到理想狀態,從而影響電流源的精度和穩定性。未來,鏡像電流源的發展方向?qū)?cè)重于提高電流源的性能和穩定性。隨著半導體制造工藝的不斷進步,晶體管的匹配度將得到進一步提高,從而提升鏡像電流源的精度和穩定性。同時,研究人員也在探索新的電路拓?fù)浣Y(jié)構和設計方法,以降低鏡像電流源的功耗和提高其溫度穩定性。鏡像電流源將與其他電路技術相結合,形成更加復雜和高效的模擬集成電路系統,為電子設備的高性能和低功耗設計提供支持。
