觸摸感應延時開關電路技術解析
一、電路基本原理
觸摸感應延時開關電路是一種先進的電子控制裝置，通過人體感應產生信號，精準控制場效應管的開啟與閉合，并巧妙融合延時功能，實現智能化的照明控制。具體而言，當人體輕觸觸摸感應區，電路即被激活導通，經設定的延時后，照明設備亮起；再經過預設的定時周期，照明設備自動熄滅，達到節能與便捷的雙重效果。
二、關鍵組件及作用機制
觸摸感應延時開關電路主要由三極管、電容、場效應管等核心元件構成。盡管不同設計在細節上有所差異，但基本工作原理具有一致性。
（一）觸摸感應觸發機制
當人體接觸開關的金屬感應區域時，會產生微弱的感應信號。此信號迅速激活三極管，使其導通，進而對電容進行充電。隨著電容充電過程的推進，其兩端電壓逐漸上升，形成足以維持場效應管導通的電壓，確保照明設備穩定發光。
（二）電容充放電過程與電路狀態切換
在觸摸感應激活后，電容進入充電階段，其儲存的電荷形成維持照明設備發光的必要電壓。當人體離開觸摸感應區，電容充電過程終止，隨即開始放電。隨著電容放電的持續進行，其兩端電壓不斷降低。當電壓降至場效應管的閾值電壓以下時，場效應管失去導通所需的電壓支持，進入截止?fàn)顟B(tài)，照明設備隨之熄滅。
（三）延時功能實現原理
延時時間的長短主要取決于電路中電容和電阻的參數組合。在放電過程中，電容通過電阻緩慢釋放電荷，其兩端電壓呈現逐漸下降的趨勢。當電壓降至無法維持場效應管導通時，照明設備熄滅。理論上，延時時間可通過T=RC公式進行估算，但由于實際電路中元件存在誤差，實際延時時間可能與理論計算值存在一定偏差。

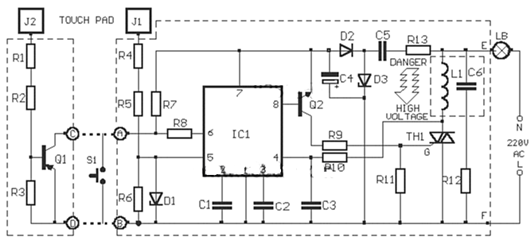

觸摸延時開關電路原理圖

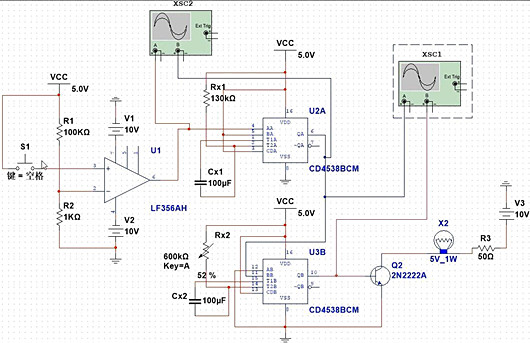

觸摸延時開關電路原理圖
三、電路系統架構與功能模塊
該觸摸感應延時開關電路摒棄了傳統機械開關的設計理念，與常見的墻壁機械開關有顯著區別。墻壁機械開關僅通過物理閉合與斷開來控制電路通斷，而觸摸感應開關僅需用戶輕觸相應位置，即可實現電源的開啟與關閉，照明設備也隨之亮起或在延時結束后自動關閉。
四、電路詳細構成與工作流程

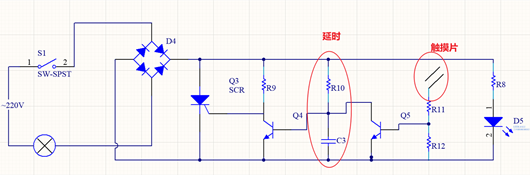

物理開關S1：位于電路左側，正常情況下處于閉合狀態。其設計初衷是應對突發狀況，可在緊急時刻迅速切斷交流電源，保障電路安全。
橋式整流電路D4：承擔將220V交流電轉換為直流電的關鍵任務，為后續各級電路提供穩定的直流工作電源。
單向晶閘管Q3：作為主要的控制元件，負責控制左側照明燈的亮滅。其導通與截止?fàn)顟B(tài)的切換，直接決定了照明燈的工作狀態。
觸摸延時控制模塊：由三極管Q4、電容C3、三極管Q5、觸摸感應片、電阻R11、R12等元件構成。該模塊通過精準控制單向晶閘管Q3的導通與截止，實現對左側照明燈的智能化開關控制。
（一）未觸摸狀態下的電路待機模式
當人體未接觸觸摸感應片時，三極管Q5處于截止?fàn)顟B(tài)。此時，電容C3通過電阻R10持續充電，保持滿電狀態。電流經三極管Q4的基極與發射極形成回路，驅動三極管Q4導通。三極管Q4導通后，將單向晶閘管Q3的觸發電壓拉低至GND水平，使得單向晶閘管Q3處于截止?fàn)顟B(tài)，左側照明燈因此保持熄滅狀態。
（二）觸摸瞬間的電路激活流程
人體觸摸感應片時，人體感應電壓經安全隔離電阻R11加至三極管Q5的基極，觸發三極管Q5導通。三極管Q5導通瞬間，其集電極與發射極相當于短路狀態。滿電的電容C3迅速通過三極管Q5放電，導致三極管Q4的基極電壓被迅速拉低至0V。由于基極失去驅動電壓，三極管Q4截止。此時，三極管Q4的集電極電壓被上拉電阻R9拉高至高壓狀態，單向晶閘管Q3的控制極獲得觸發電壓，迅速導通，左側照明燈即時點亮。
（三）觸摸結束后延時過程與電路恢復
人體停止觸摸感應片后，三極管Q5因失去驅動信號而恢復截止?fàn)顟B(tài)。此時，橋式整流電路D4輸出的直流電壓通過電阻R10向電容C3充電。隨著充電過程的推進，電容C3兩端電壓逐漸上升。當電容電壓超過三極管Q4的導通閾值電壓時，三極管Q4導通，將單向晶閘管Q3的控制極電壓拉低至截止?fàn)顟B(tài)，單向晶閘管Q3截止，左側照明燈隨之熄滅。電容C3的充電時間即為整個電路的延時時間，可根據實際使用需求靈活調整電容C3或電阻R10的參數進行優化。
五、電路細節設計與人性化考量
發光二極管D5作為電路指示燈，在黑暗環境下，如樓道中，為用戶尋找觸摸開關提供便利。其明亮的光線可精準指示觸摸開關的位置，
提升用戶體驗。電路的延時時間設計為大約7秒，
這一參數可根據不同場景需求，通過調整電容C3的電容值或電阻R10的阻值進行定制化修改，以滿足多樣化的使用場景和用戶偏好。
提升用戶體驗。電路的延時時間設計為大約7秒，
這一參數可根據不同場景需求，通過調整電容C3的電容值或電阻R10的阻值進行定制化修改，以滿足多樣化的使用場景和用戶偏好。
