一、UPS電源電路圖詳解
（一）基礎電路架構

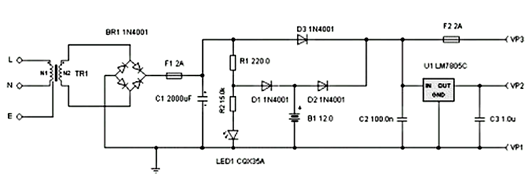

該UPS電源電路圖展示了在停電情況下，設備如何通過電池進行控制以維持電力供應。電路中的變壓器（TR1）初級繞組設計輸入電壓為220V或240V，以適配常見的市電電壓標準。次級繞組的輸出電壓則根據電路需求進行調整，例如，若在負載電流為2安培時能夠提供至少12V的電壓，則變壓器（TR2）的次級繞組可將電壓升高至15V，以滿足后續電路的穩壓和其他電力需求。
電路中還設置了保險絲，其核心作用是為整個電路提供短路保護，有效防止因電流過大而引發的電路損壞或安全事故。電流檢測部分采用LED1進行可視化指示，當電路中有電流流通時，LED1會發光，直觀地顯示電路的運行狀態。
在市電正常情況下，LED發光由市電供電；而當市電中斷時，UPS內置的電池將迅速接管，維持LED發光，確保電力供應的連續性。該電路設計具有高度的靈活性，用戶可以通過更換不同規格的電池和調整穩壓器參數，實現對穩壓和非穩壓電壓的輸出控制。例如，采用兩個串聯的12V電池，并結合7815穩壓器的正極輸入端，可以穩定地輸出15V電源，以適配需要該電壓等級的設備。

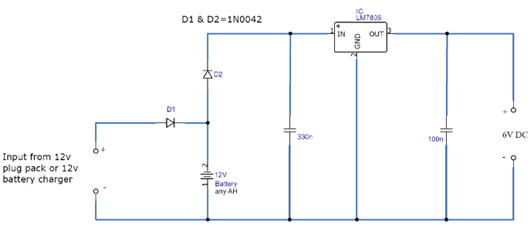

（二）6V備用電池電路
此電路采用LM7806穩壓器IC，可將輸出電壓穩定降低至6V，為需要較低電壓供電的設備提供穩定的電力支持。該電路選用了12V鉛酸電池作為備用電源，其優勢在于能夠在市電輸入缺失時立即切換至電池供電模式，確保電子設備在市電中斷瞬間也能保持正常運行，避免因突然斷電導致的數據丟失或設備重啟等問題。
電路的輸出電流可達1A，能夠滿足多種電子產品的基本用電需求。為了優化電池的使用壽命和充電管理，建議搭配使用自動12V電池充電器電路。與傳統的12V插頭組相比，自動充電器能有效防止電池過度充電，從而延長電池的使用壽命。在使用12V電池充電器時，需注意將二極管D1排空，以確保充電回路的正確連接和安全運行。同時，為了保證穩壓器IC的穩定工作和散熱性能，應為其配備合適尺寸的散熱器。

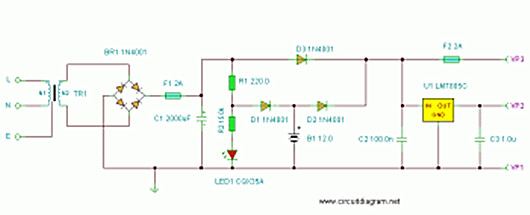

（三）基礎UPS電源電路
這是一個基本的不間斷電源（UPS）電路，其核心在于通過靈活配置不同的穩壓器和電池組合，實現對穩壓和非穩壓電壓的調整與輸出控制。例如，若需要構建一個15V穩壓電源，可將兩個12V電池串聯，形成24V電壓，并配合7815穩壓器使用，以獲得穩定的15V輸出電壓。這種設計賦予了電路極大的靈活性，使其能夠適應各種不同的應用場景和設備需求。
