在電子電路領域，運放積分電路扮演著關鍵角色，其核心功能在于對輸入信號執行積分運算。該電路由基礎電阻元件R與電容元件C搭配構成。于實際工程應用里，運放積分電路體系涵蓋了運算放大器、電容、電阻等多元元件。工作時，運算放大器先對輸入信號實施放大操作，隨后將放大后的信號傳遞至電容以達成積分目的。此時，電路的輸出信號即表現為輸入信號的積分形式。具體而言，在積分電路運作進程中，電容兩端的電壓隨時間的變動速率與輸入信號強度呈正比例關聯。

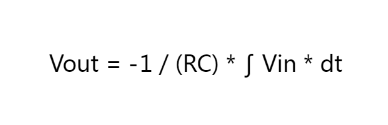

運放積分電路遵循特定公式

該公式里，Vout身為輸出電壓，受輸入電壓Vin、電阻阻值R以及電容電容量C等因素的綜合影響，且整個積分過程在時間維度t上展開。

探究運放積分電路的工作原理，其根基深植于虛斷與虛短原理之中。在反相放大器架構下，原本的反饋電阻被電容所取代。鑒于反相輸入端無電流流入，其電壓維持在零電位。與此同時，同相輸入端接地，致使該端電壓同樣歸零。此時，輸出電壓與輸入電壓形成反相且成比例的關系。一旦輸入電壓出現波動，輸出電壓便會依據輸入電壓的動態變化規律進行積分運算，進而呈現出斜坡狀的輸出波形。

在信號處理行業，運放積分電路的應用范圍十分寬泛，橫跨音頻濾波、傳感器信號處理以至控制系統等諸多板塊。一方面，它能夠?qū)斎胄盘?hào)加以積分處理，達成平滑與濾波功效，有效濾除高頻噪聲以及雜散信號干擾；另一方面，該電路還可肩負起計算輸入信號面積的重任，例如在脈沖寬度、功率和能量測量等場景中大顯身手。

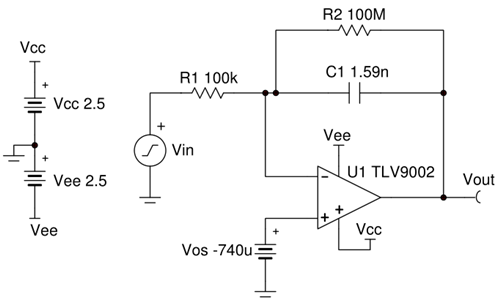

從電路設計視角看，運算放大器（運放）積分器電路衍生自運放反相放大器電路，主要改進在于增設一只積分電容，這只電容并聯于運算放大器的反饋電阻之上。該積分器電路依據電路時間常數以及放大器的帶寬特性，在特定頻率區間內輸出輸入信號的積分結果。輸入信號施加于反相輸入端，以確保輸出信號相較于輸入信號產生極性反轉。不過，理想的積分器電路易受輸入偏移電壓影響，致使輸出在電源軌上飽和，為此需引入反饋電阻器R2，如此一來，既能保障穩定的直流運行點，又能對執行積分函數的低頻范圍予以限制。而在多數情況下，該電路作為大型反饋/伺服環路的關鍵組成部分，用于構建直流反饋路徑，此時可省去反饋電阻器的使用。

針對積分器電路的實操環節，有幾點關鍵說明需強調：

在選用反饋電阻器時，務必確保所選阻值貼合實際應用需求。

傾向于挑選CMOS運算放大器，如此可最大限度地削減因輸入偏置電流而起的誤差項。

放大器的增益帶寬積（GBP）決定了積分函數的頻率上限。通常而言，從放大器帶寬十倍頻距的位置起，積分函數的效能便漸趨弱化。

別忘了將可調節基準源接入運算放大器的同相輸入端，此舉旨在抵消輸入偏移電壓，規避因大的直流噪聲增益引致的電路飽和現象。當然，若是選用具備極低偏移電壓的運算放大器，則可能無需執行此項操作。
