400W大功率穩壓逆變器電路
驅動控制電路 ：TL494 的第 8、11 腳為內部驅動輸出三極管集電極，第 12 腳為其前級供電端，此三端通過開關 S 控制 TL494 的啟動與停止。當 S1 關斷時，TL494 無輸出脈沖，開關管 VT4－VT6 無電流。S1 接通時，此三腳電壓值為蓄電池的正極電壓。第 9、10 腳為內部驅動級三極管發射極，輸出兩路時序不同的正脈沖。第 14 腳輸出 5V 基準電壓，使第 13 腳有 5V 高電平，控制門電路，觸發器輸出兩路驅動脈沖，用于推挽開關電路。
主變電路 ：由 VT1、VT2、VD3、VD4 構成灌電流驅動電路，驅動兩路各兩只 60V/30A 的 MOSFET 開關管，再經升壓變壓器 T1 耦合輸出約 235V 的交流（方波）電壓。如需提高輸出功率，每路可采用 3－4 只開關管并聯應用，電路不變。
穩壓電路 ：第 1、2 腳構成穩壓取樣、誤差放大系統，正相輸入端 1 腳輸入逆變器次級取樣繞組整流輸出的 15V 直流電壓，經 R1、R2 分壓，使第 1 腳在逆變器正常工作時有近 4.7－5.6V 取樣電壓。反相輸入端 2 腳輸入 5V 基準電壓（由 14 腳輸出）。當輸出電壓降低時，1 腳電壓降低，誤差放大器輸出低電平，通過 PWM 電路使輸出電壓升高。
過壓保護電路 ：第 15 腳外接 5V 電壓，成為誤差放大器反相輸入的基準電壓，以和同相輸入端 16 腳構成高電平保護輸入端。當?shù)?16 腳輸入＞5V 時，可通過穩壓作用降低輸出電壓，或關斷驅動脈沖而實現保護。但在它激逆變器中輸出超壓的可能性幾乎沒有，故該電路中第 16 腳未用，改由電阻 R8 接地。
1000W 逆變器工作原理及電路圖
工作原理 ：該功率逆變器電路將提供非常穩定的 “方波” 輸出電壓。操作頻率由電位器決定，通常設置為 60Hz。可以使用各種 “現成的” 變壓器，或者自行定制變壓器以獲得最佳效果。
電路圖細節 ：額外的 MOS 管可以并聯以獲得更高的功率。建議在電源線上安裝 “保險絲” 并始終連接 “負載”，同時接通電源。保險絲額定電壓為 32 伏，每 100 瓦輸出應大約為 10 安培。電源引線必須足夠重，以處理此高電流消耗。適當?shù)纳崞鲬撚迷?MOSFET 上，以確保良好的散熱性能。

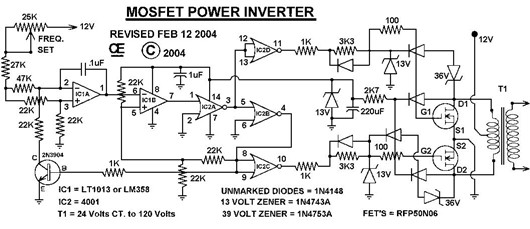

1000W 逆變器電路圖
